7 razloga zašto su Pogo Pins najbolje rješenje konektora
Pogo Pin savršeno odgovara mnogim primjenama kao što su docking, veze između ploča ili punjenja. Evo zašto.
Konektori s oprugom ili takozvani pogo pinovi postaju sve popularniji budući da su ih istaknute tvrtke poput Applea i Microsofta koristile u svojim potrošačkim proizvodima.
Pogo igle kombiniraju nekoliko prednosti koje ih razlikuju od većine drugih vrsta konektora.
U današnjem ćemo članku raspravljati o tim prednostima i pobliže pogledati kako se te prednosti mogu iskoristiti u vašem dizajnu.
Kratka povijest pogo igala
Prije nego što prijeđemo na 7 razloga, započnimo s kratkom poviješću pogo igala. Tip konektora postoji otprilike 50 godina. Inženjeri starije garde sjetit će se da te igle nisu imale najbolju reputaciju. Često su bili nestabilni, imali su slabu struju i bili su vrlo osjetljivi na bilo kakvu vrstu vibracija što ih je diskvalificiralo za mnoge primjene koje uključuju prijenos podataka. Od nadolazeće industrije ispitivanja poluvodiča, testne igle s oprugom značajno su se poboljšale. Tehnološki napredak koji je bio neophodan kako bi se smanjila njihova veličina na razinu koja bi ih učinila prikladnima za fine uspone potrebne tijekom postupaka IC testiranja prenesen je na pogo pin konektore za potrošače.
Zašto su Pogo igle danas tako popularne i što ih čini idealnim za mnoge primjene? Evo razloga:
1. Razgovarajmo o Pogo Pin Cost
Većina konektora proizvodi se postupkom žigosanja. Ovaj proces u biti uzima tanki komad metala koji se oblikuje utiskivanjem metala u pravi oblik pomoću kalupa.
Pogledajte ovaj mali video isječak koji objašnjava postupak.
Nasuprot tome, pogo igle se proizvode postupkom tokarenja. Ovaj proces koristi okrugli komad metala i vrti ga vrlo brzo. Oštar rub tada grebe dijelove metalnog bloka koji nisu potrebni.
Glavna razlika između oba procesa je cijena izrade kalupa. Izrada kalupa može stajati i do 5000 USD. To znači da se trošak za ovaj kalup mora uključiti u izračun, što može biti značajan faktor cijene. Pogledajte ovaj ogledni izračun:
Pogo Pins su učinkovitija alternativa posebno za male količine nestandardnih konektora. U gornjem primjeru cijena je porasla za više od 80 posto.
2. Najbolji priključak za najbolje korisničko iskustvo

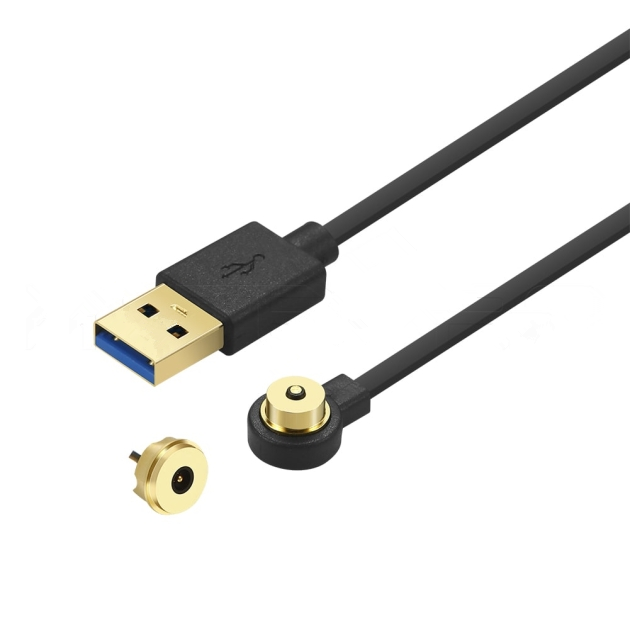

Konektori s oprugom su praktični. Siguran sam da svatko ima svoje legitimno mišljenje o Appleovim proizvodima, ali kada sam 2008. godine prvi put upotrijebio Magsafe kabel za punjenje na prijenosnom računalu svojih prijatelja, bio sam stvarno zbunjen. Ovo je genijalno. Samo ga pričvrstite, automatsko poravnanje, jednostavan za korištenje. Ovako funkcionira inženjerstvo. Uvođenje malih promjena na etabliranim proizvodima koje korisnicima daju ovaj wow-efekt i čine ih lojalnim kupcima marke.
Pogo pin konektori često poboljšavaju ovo korisničko iskustvo. Pogotovo kada se radi na način da se automatski usklađuju s uređajem.
3. Pravi priključak za mali prostor
Većina konektora je velika i stabilna ili mala i lomljiva. Pogo Pins spaja obje prednosti u jednom proizvodu. Oni mogu biti iznimno mali dok mogu preživjeti do 1 milijuna kompresija. To je zbog njihovog specifičnog dizajna opruge koji zadržava svoju veličinu i stabilnost. Utisnuta ravna opruga povećava naprezanje na kutu savijanja dok spiralna opruga ima ravnomjernu raspodjelu sile tijekom kompresije. To omogućuje izradu manjih dizajna.
4. Zašto su Pogo Pins najizdržljivija vrsta konektora

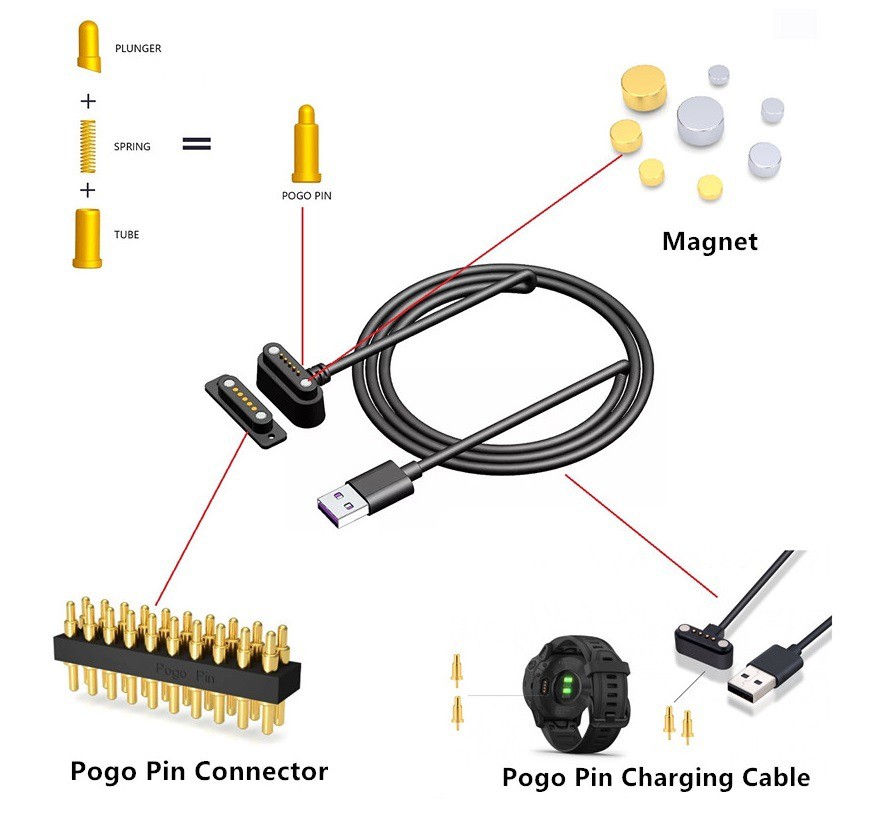

Konektori s oprugom izuzetno su izdržljivi. Za razliku od bilo koje druge vrste konektora, pogo pinovi su okomito komprimirani. Ova jednosmjerna kompresija svih dijelova značajno smanjuje trošenje svakog dijela. Problem je u tome što se prilikom umetanja konektora dvije ploče metala ogrebu jedna o drugu. To će s vremenom oštetiti vanjsku oplatu i smanjiti nosivost struje. Ovaj učinak je jači kada korisnik utakne konektor s većom snagom. To se, međutim, ne može dogoditi s pogo iglama jer su jedini elementi trenja interakcija između klipa i cijevi. Ovo trenje nastaje kroz unutarnju silu opruge koju ograničava i specificira inženjer.
5. Konektor s visokom tolerancijom
Nijedna druga vrsta konektora nema tako veliki hod kao što je to slučaj s pogo pin konektorima. To daje inženjerima i korisnicima ogromnu količinu slobode pri korištenju konektora.
Male greške u proizvodnji mogu se kompenzirati radnim hodom. Konektori koji se koriste unutar telefona su mali plosnati opružni konektori koji dodiruju kontakte senzora otiska prsta postavljenog na stražnjoj strani telefona. U toplim područjima plastika stražnjeg poklopca se proširila i podigla kontaktne pločice od konektora. To se moglo izbjeći korištenjem spojnice s dužim hodom, koja nudi veću toleranciju na takve deformacije materijala.
6. Jednostavna montažna veza
Jedno od glavnih razmatranja pri projektiranju uređaja je sklop. Ručno spajanje je skupo i zahtijeva puno rada. S konektorom od ploče do ploče koji koristi pogo igle nema potrebe za ručnim poravnavanjem. Dijelovi se mogu brzo sastaviti dok
imaju veliku fleksibilnost u pogledu redoslijeda montaže. Zbog toga su pogo igle sve popularniji izbor. Sa klinovima kao što je navojni klin, inženjeri mogu čak kombinirati montažu i spajanje u isto vrijeme.
7. Stabilni protok struje
Posljednja točka je izvanredna stabilnost protoka struje. Pogo igle mogu se pojedinačno opremiti određenim opružnim silama i dizajnom. Kada se povećava sila opruge, klip je stabilnije pritisnut na cijev unutar klina. To rezultira boljom vodljivošću. Različiti dizajni kao što su kuglični dizajn i Pogo dizajn velike struje također dovode do poboljšanja protoka struje. Ovdje je ključno povećati broj kontaktnih točaka između klipa i bačve kako bi se smanjila mogućnost privremenog prekida veze. Tijekom odspajanja cjelokupna struja može teći kroz oprugu što može uzrokovati topljenje opruge i u konačnici dovesti do kvara pina.
