Koncept osnovnog dizajna,Dizajn klipa, iRadna visina od Pogo Pin

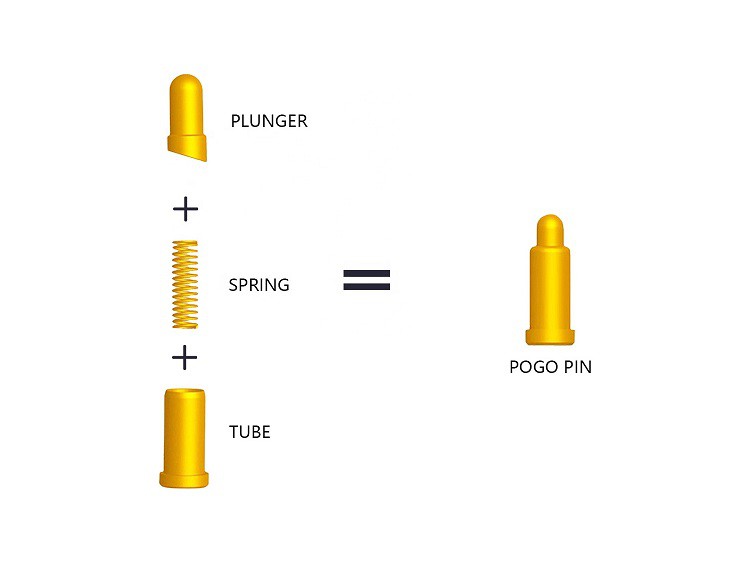

Osnovni koncept dizajna Pogo Pin（konektor s oprugom）:
Električne karakteristike će aktivno pronaći put s najmanjim otporom za provođenje struje, najbolje stanje
Struja će se voditi od osovine igle do stijenke vanjske cijevi, a zatim do PCB-a. U ovom trenutku vrijednost otpora je najmanja.
Osnovni dizajn klipa Pogo Pin（konektor s oprugom）:
Pristrani rep
Dizajn Bias Tail je najčešći i najjeftiniji za proizvodnju s dobrom ravnotežom između performansi, cijene i veličine. Ovaj dizajn može jamčiti stabilnu donju impedanciju.
Prednost: Nizak i stabilan otpor
Bušilica za leđa
Stražnja bušilica obično se koristi u okruženju s malim priključcima, kao što su bežične slušalice, pametni telefoni ili mali IoT uređaji. mala veličina može zadovoljiti zahtjeve kupaca za elastičnošću jer duljina opruge ovog dizajna može premašiti duljinu cijevi igle. U nekim slučajevima kada je prostor ograničen.
Dizajn stošca
Ova vrsta dizajna najbolji je izbor za konektor s visokim zahtjevima koncentričnosti jer se opruga može najbolje postaviti izravno na konusni repni klin osovine klina. suženi rep na dnu osovine klina smješten je u unutrašnjost opruge, kako bi se smanjilo podrhtavanje osovine klina. Prednost: Lako okretanje, Mala iskošenost, Niska cijena.
Dizajn lopte
Kuglični dizajn je najbolja opcija za izazovna okruženja kao što su teški strojevi, punjenje i medicinske primjene, kontakt je stabilniji, a velika struja je važna.
Prednost: Stabilan otpor, Može proći kroz jaku struju

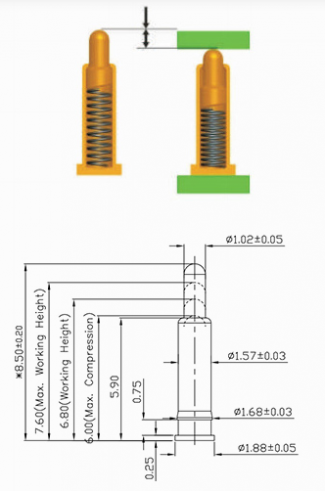

Osnovna radna visina Pogo Pin（konektor s oprugom）:
Općenito, količina kompresije tijekom rada je 2/3 ukupnog puta, ako je količina kompresije dovoljna, pozitivna sila je premala pa impedancija nije stabilna.
Korištenje pogo igle na radnoj visini značajno će povećati izdržljivost i performanse konektora.
Kontaktna ploča baterije ili zlatni prst koji spaja pogo iglu ne smiju biti prljavi, oksidirani itd.
Ograničite uporabu unutar raspona specifikacija navedenih na crtežu.
