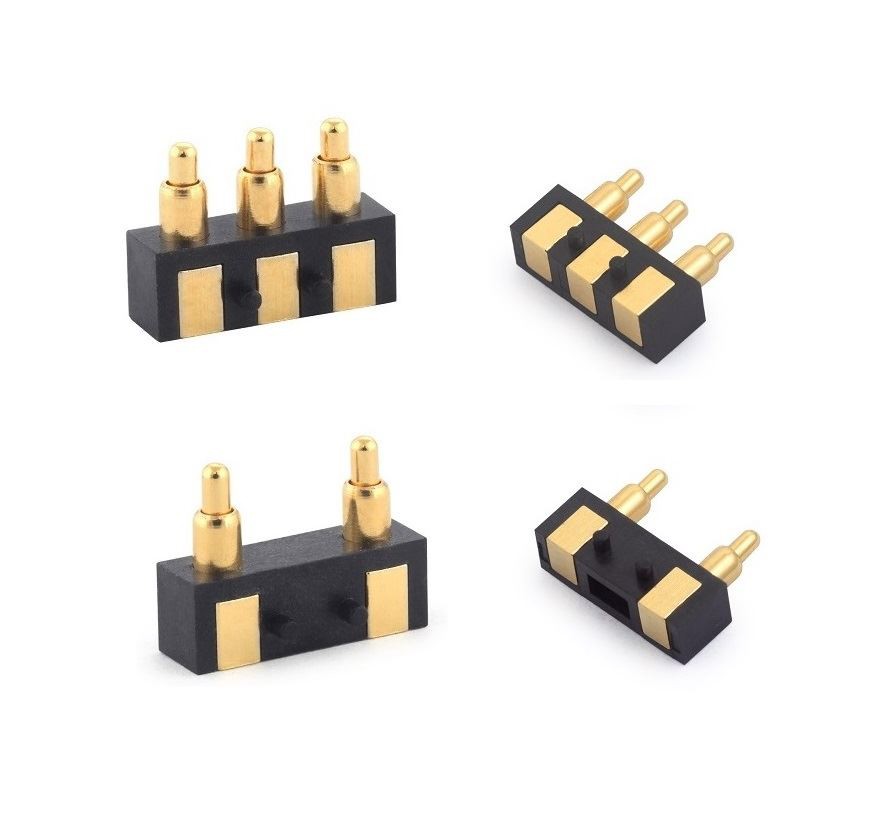

Osnovna izvedba Spring contact Pogo pin
Pogo konektori s opružnim kontaktom imaju poveznu ulogu u elektroničkim proizvodima i koriste se u zrakoplovstvu, vojsci, medicini i drugim područjima. Pogledajmo zajedno njegovu izvedbu'
Osnovna izvedba konektora podijeljena je na mehaničku izvedbu, električnu izvedbu i ekološku izvedbu.
2. Mehanička svojstva
Sila umetanja i izvlačenja važno je mehaničko svojstvo. Sila umetanja i izvlačenja podijeljena je na silu umetanja i silu izvlačenja (koja se naziva i sila odvajanja), a zahtjevi za njih su različiti. U relevantnim standardima postoje odredbe za maksimalnu silu umetanja i minimalnu silu odvajanja. Stoga je, iz perspektive upotrebe, sila umetanja manja od niske sile umetanja LIF i strukture sile neumetanja ZIF. Ako je sila razdvajanja premala, kontakt Pogo pin će biti pouzdan.
Još jedna važna mehanička izvedba je mehanički vijek trajanja kontaktnog Pogo konektora s oprugom. Zapravo, mehanički vijek je indeks trajnosti, koji se u nacionalnom standardu GB5095 naziva mehaničkim radom. Koristi jedno umetanje i uklanjanje kao ciklus, a kao izvor procjene koristi se može li konektor normalno dovršiti svoju funkciju povezivanja (kao što je vrijednost otpora kontakta) nakon navedenog ciklusa umetanja i uklanjanja. Sila umetanja i izvlačenja konektora povezana je s mehaničkim vijekom trajanja, strukturom kontakta (veličina pozitivnog tlaka), kvalitetom premaza (koeficijent trenja klizanja) kontaktnog dijela i dimenzijskom točnošću kontakta. (poravnanje).
Treće, električne performanse
Električna svojstva Glavna električna svojstva konektora uključuju kontaktni otpor, izolacijski otpor i dielektričnu čvrstoću.
1. Visokokvalitetni električni konektori s kontaktnim otporom trebaju biti opremljeni niskim i stabilnim kontaktnim otporom. Otpor kontakta konektora kreće se od nekoliko milliohma do desetaka milliohma.
2. Otpor izolacije je mjera izolacijskog učinka između kontakata električnih konektora i između kontakata i školjke, a njegova veličina se kreće od stotina megohma do tisuća megohma.
3. Dielektrična čvrstoća, koja se također naziva podnošljivi napon i dielektrični otporni napon, je sposobnost da izdrži nazivni ispitni napon između kontakata konektora ili između kontakata i školjke.
