Pogo Pin konektori: elastično rješenje za električne veze
Pogo pin konektori, također poznati kao konektori s oprugom, vrsta su električnih konektora koji koriste igle s oprugom za uspostavljanje kontakta i dovršavanje kruga. Obično se koriste u potrošačkoj elektronici i opremi za testiranje gdje je potrebna pouzdana veza koja se može lako spojiti i isključiti.
Kako rade Pogo Pins

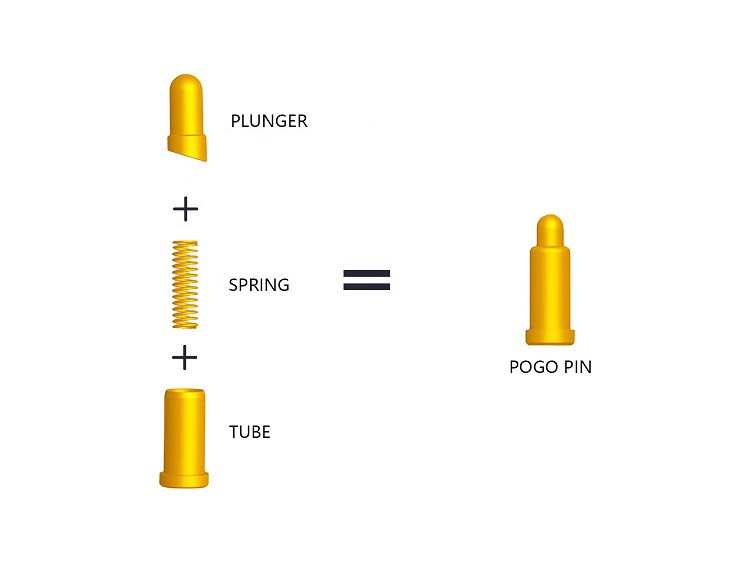

Pogo pin se sastoji od vodljive osovine s oprugom unutra. Vrh je obložen vodljivim materijalom poput zlata preko nikla kako bi se spriječila korozija i poboljšala vodljivost. Opruga osigurava "odbijanje" po kojem su pogo igle dobile ime, izvedeno od Poga, lika iz crtića koji skače na pogo palicu.
Kada se pogo igla pritisne na podlogu ili iglu na tiskanoj ploči, opruga se stisne i vodljivi vrh uspostavi kontakt. Opruga vrši stalnu silu kako bi održala pouzdanu vezu dok također dopušta neke varijacije u visini ili ravnini spoja. Kada nije spojena, opruga se uvlači i sigurno povlači vrh natrag unutar kućišta igle.
Prednosti Pogo pribadača
Pogo igle nude nekoliko prednosti u odnosu na druge vrste konektora:
- Mali kontaktni otpor zbog pozlaćenja i pritiska opruge
- Nema potrebe za ručnim spajanjem/nesparivanjem veza
- Tolerantan na prljavštinu, ulje i druge zagađivače
- Može kompenzirati male neusklađenosti između spojenih površina
- Dug životni vijek uz minimalno trošenje nakon ponovljenih ciklusa spajanja
- Jednostavan dizajn bez zasebnih kućišta ili mehanizama za zaključavanje
Prijave
Neke uobičajene aplikacije koje koriste pogo pin konektore uključuju:
- Ispitna učvršćenja koja trebaju napraviti privremene veze s tiskanim pločama
- Programeri za izradu prototipova i proizvodnju male količine
- Kontakti baterija u potrošačkim uređajima
- Sonde koje se koriste za testiranje unutar kruga i otklanjanje pogrešaka

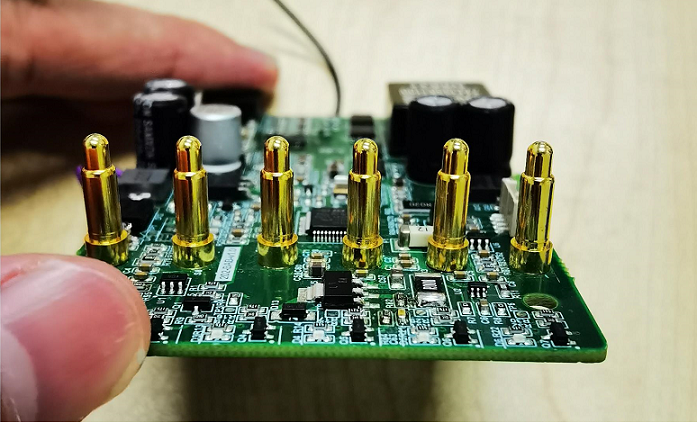

- Međusobne veze između PCB-a u elektroničkim uređajima gdje je možda potrebno zamijeniti ploče za nadogradnju ili popravke
Pogo igle pružaju svestrano i pouzdano rješenje za privremene i polutrajne električne priključke u raznim primjenama. Njihov dizajn s oprugom apsorbira varijacije i podnosi ponovljene cikluse spajanja, što ih čini prikladnima za izradu prototipa, testiranje i servisne primjene.
