Priključni kabel za punjenje jake struje 15A-30A
Konstrukcijski tehnički zahtjevi:
1. Konektori uključuju muške, ženske i muške utičnice. Tip konektora je 2P, a referentni razmak pinova je 4,2 mm;
2. Vanjska struktura muške glave uključuje 4 rupe za vijke. Zahtjevi za veličinu prikazani su na donjoj slici. Muški vod podržava zavarivanje 18# AWG silikonske žice:
3. Kraj ženske glave dizajniran je tako da bude prekriven gumom, a duljina stražnjeg stražnjeg dijela gumirane glave ne prelazi 5 mm.
Ženski kabel podržava zavarivanje 18#AWG silikonske žice;

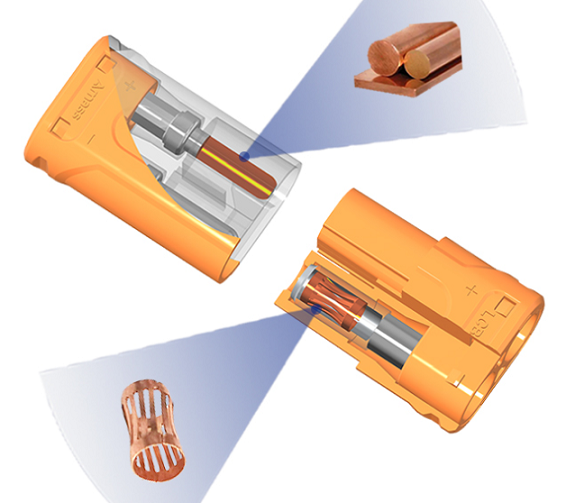

1. Ženska glava 2. Muška glava 3. Muško sjedište za glavu 4. Struktura protiv obrnutog umetanja odgovara muškoj i ženskoj glavi i označena na plastičnoj školjki plus
5. Veličina plastične školjke muškog sjedala je kao što je prikazano na slici, a tip igle također podržava zavarivanje 18#AWG silikonske žice;
6. Potreban raspon sile umetanja: sila izvlačenja 1~2kg, sila umetanja 2~4kg;
Ukupna duljina Manja ili jednaka 20 mm Električni tehnički zahtjevi:
1. Kontinuirana struja 12~15A, trenutna struja 25~30A;
2. Upotrijebite napon manji od ili jednak 250V, podnosivi napon veći ili jednak 1500V;
3. Kontaktni otpor manji ili jednak 0.8mΩ, izolacijski otpor veći ili jednak 500MΩ;
4. Površina bakrenih dijelova je pozlaćena 2U, a radni vijek je više od 1000 puta;
5. Podržava promjer žice do 18# AWG;
6. Raspon temperaturne otpornosti -25~120 stupnjeva;
7. Stupanj otpornosti na plamen UL94-VO, usklađen s RoHS;
Muški φ1,4 Bakar 6,2 Ženski Silikonska žica Muško sjedalo 8,4
