Kako pravilno odabrati testni pogo pin
Svatko tko je ikada izvršio mjerenje i testiranje zna da točni podaci ovise o dizajnu i mjernim mogućnostima testnog instrumenta. Ali malo ljudi zna da su kvaliteta dizajna, proizvodni proces, kompatibilnost i specifikacije izvedbe testnih linija i konektora jednako važni kao i testni instrumenti. Zatim ćemo se usredotočiti na pet specifičnih kriterija za ispravan odabir ispitnih žica i opružnih pogo pinova.
Prvo, sigurnost:
Kao i zahtjevi za napajanje, ispitni vodovi instrumenata i pogo pinovi moraju ispunjavati stroge sigurnosne zahtjeve zbog izravnog kontakta s velikim naponima, posebno u skladu s međunarodnim IEC1010 zahtjevima napona i kategorije, naime CATI, CAT II, CAT III ili CATIV . Ostali zahtjevi IEC1010 također uključuju prolazno ispitivanje, dielektrični otporni napon ili testiranje kako bi se potvrdilo da proizvod ima dovoljnu izolaciju i zadovoljava zahtjeve struje, električnog razmaka, izložene metalne opruge i otpornosti na udar. Kvalitetne testne igle, zajedno s važnom osobnom zaštitnom opremom kao što su rukavice i zaštita za oči, dio su osobnih zaštitnih mjera definiranih u standardu NFPA70E.
Drugo, robusnost i izdržljivost:
Visokokvalitetni ispitni vodovi i konektori neće doživjeti degradaciju performansi zbog svakodnevnog trenja kao što je povlačenje, pritiskanje i bušenje. Oba kraja ispitne linije trebaju imati dobro dizajnirane antistresne omote. Naprstak za probnu oprugu trebao bi biti kaljeni metal koji može izdržati ponovljene veze i svaki put može prenositi točne podatke.
U usporedbi s jeftinim materijalima, posebno proizvedena višestruka kalajisana berilijeva bakrena žica može pružiti fleksibilnost, dugotrajnu izdržljivost, izvrsnu vodljivost i preciznost. Ostali čimbenici uključuju unutarnju kvalitetu zavarivanja pogo pina i konektora te temperaturni raspon materijala.
Treće, izvedba dizajna i pokazatelji:
Vrlo je važno da dizajn naprstka za probnu oprugu i ispitne kopče bude udoban ili ne. Udobna površina za hvatanje pomaže da iglu čvrsto držite u ruci, a snažna opružna stezaljka osigurava čvrst spoj. Spoj bi trebao biti jednostavan, a odgovarajući dijelovi bi se trebali moći klizati zajedno bez napora. Kontakti na visokokvalitetnim konektorima trebaju biti poniklani ili pozlaćeni obrađeni mjedeni konektori, a ne samo od lijevanog mjedi. Korištenje pozlaćenih kontakata osigurava točnost i otpornost na oksidaciju, čime se osigurava trajna, sigurna i pouzdana veza.
Indeks dizajna ispitne linije i opružnog prsta trebao bi biti u skladu s odgovarajućim instrumentom za ispitivanje. Ako je indeks manji od testnog instrumenta, prava vrijednost instrumenta bit će znatno smanjena. Na primjer, širina pojasa osciloskopa je 100M, a propusnost odgovarajuće igle osciloskopa je samo 50M, tada osciloskop postaje 50M.
Četvrto, aplikacije visokih performansi:

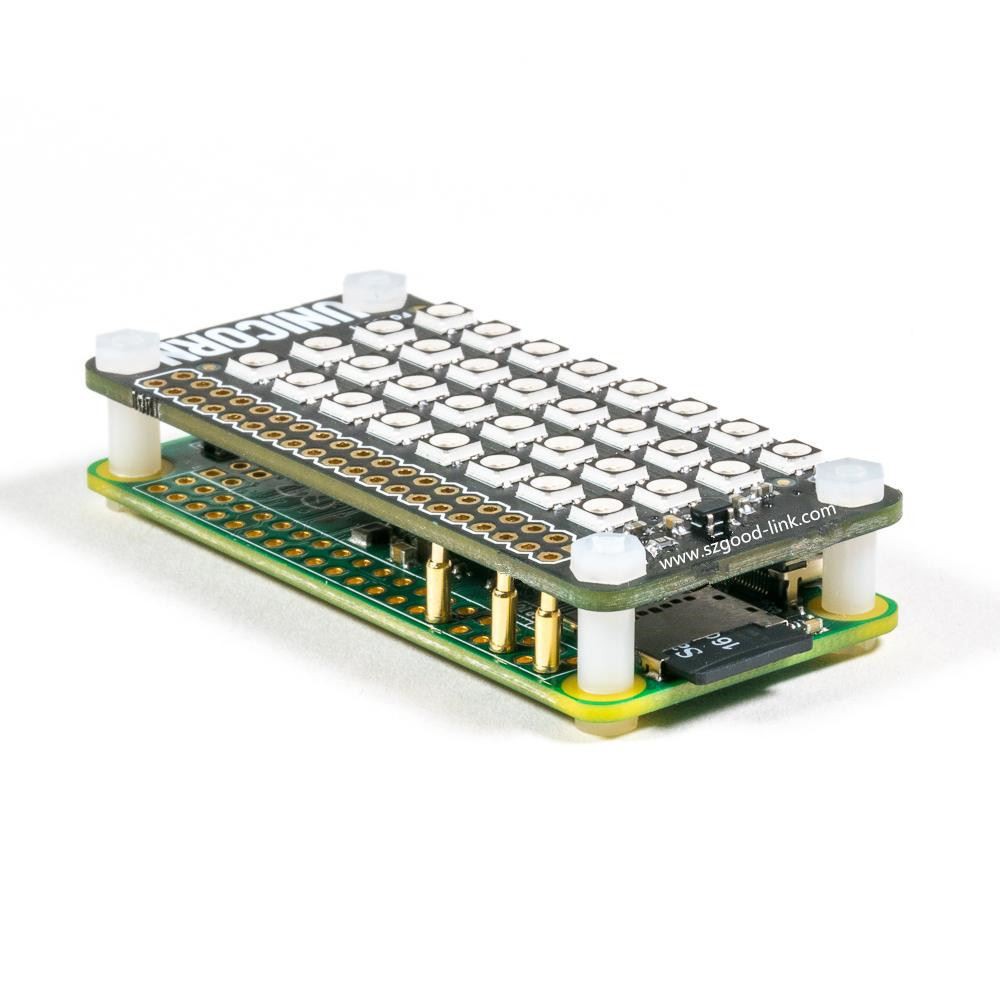

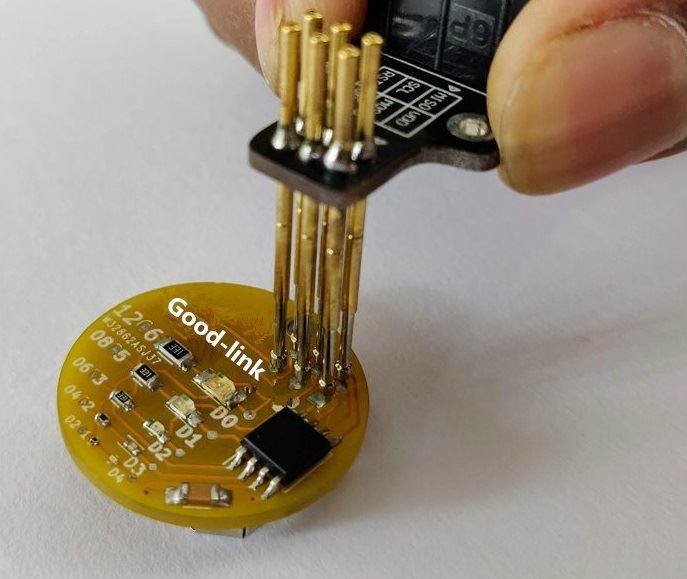

Od pogo igle s oprugom i fine i lagane igle za ispitivanje elektroničkih sklopova do oštre pogo igle od nehrđajućeg čelika i jake igle prikladne za industrijsku upotrebu, dizajn igle sada uzima u obzir potrebe različitih primjena. Na primjer, igle s jednom šiljkom najčešći su oblik igala. Većina mjerača pruža ispitnu liniju s jednom točkom, što je vrlo korisno za širok raspon testnih aplikacija. Oštar opružni naprstak je bolji alat za mjerenje vrlo malih kontaktnih točaka na pločama velike gustoće. Iako se lako oštećuju, pogo igle se obično mogu ponovno naoštriti jer na njima nema oplata.
Igla s uvlačnim opružnim prstom spojena je na žicu od nehrđajućeg čelika vrlo tankog promjera. Osim kraja igle, cijela žica je prekrivena izolacijskim slojem kako bi se spriječio slučajni kontakt koji uzrokuje kratki spoj i oštećenje čipa. Opružni naprstak kliješta za kuke prikladan je za držanje veze na mjestu, što je prikladno za rad bez ruku. Koristite ispitne isječke različitih veličina za jednostavno testiranje IC čipova. IC ispitne kopče idealni su alati za ispitivanje više pinova na IC čipu. Vrlo su prikladne za pronalaženje jedne od mnogih žica s čipom. SMD igle se mogu koristiti za ispitivanje fiksne točke na pločama za površinsku montažu (SMD). Ova vrsta ispitivanja zahtijeva korištenje vrlo tankog i oštrog opružnog prsta na dodirnim točkama na vrlo malim pločama, kao što su MINI GRIP-XB/100 mini ispitne stezaljke. Mikro SMD stezaljka dizajnirana je za stezanje igala s finim korakom na SMD čipu. BNC adapterski kabel (kratki patch kabel s malim žicama) olakšava instalaciju RF konektora s pločice za testiranje signala...
Peto, priključak za ispitnu liniju:
Prema standardima, sigurnosti i stvarnim potrebama, konektor za ispitnu liniju ima različite primjene i standardne utikače i utičnice. Na primjer, osciloskop ima BNC konektor, multimetar ima 4 mm banana konektor, a analizator spektra konektor tipa N itd. Različite aplikacije imaju različite konektore. Kako bi se međusobno uskladili, na tržištu su se pojavili razni adapteri (spojnice). Adapter), adapteri (adapteri), adapterski kabeli, spojni kabeli, razvodni kabeli itd.
Ukratko, danas smo opisali pet specifičnih kriterija za ispravan odabir testnih linija i pogo igala. Prema ovih pet točaka, svi također dublje razumiju pogo igle.
