Kako dizajnirati TWS antenu za slušalice?
Kao važan dio Bluetooth modula, Bluetooth antena TWS slušalica također igra važnu ulogu u TWS slušalicama. Dizajn Bluetooth antene i njezina prikladnost sa slušalicama pomažu u poboljšanju kvalitete prijenosa Bluetooth komunikacije, čime se poboljšava stvarno korisničko iskustvo.
Među trenutnim TWS slušalicama, naširoko korištene Bluetooth antene uglavnom se dijele na četiri vrste, naime PCB ugrađene antene, FPC antene, keramičke antene i LDS antene. Ovaj put, I Love Audio Network podijelit će ulogu, tipove i odabire dizajna Bluetooth antene za TWS slušalice s tri aspekta: važnost antene u TWS slušalicama, uvođenje Bluetooth antene za TWS slušalice i kako odabrati dizajn TWS slušalica.
1. Važnost TWS antene za slušalice
Od staromodnih radija do sadašnjih pametnih zvučnika, od "velike braće" do pametnih telefona, od tradicionalnih Bluetooth slušalica do TWS pravih bežičnih slušalica. U razvoju tehnologije potrošačke elektronike, antena je važan firmware. S rođenjem koncepta interneta svega, uloga antene još je važnija za pametne domove, pametna vozila i pametne nosive uređaje kako bi bili međusobno povezani i kontrolirani jednim strojem.

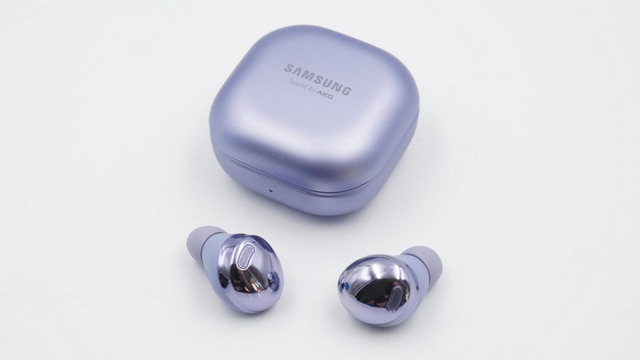

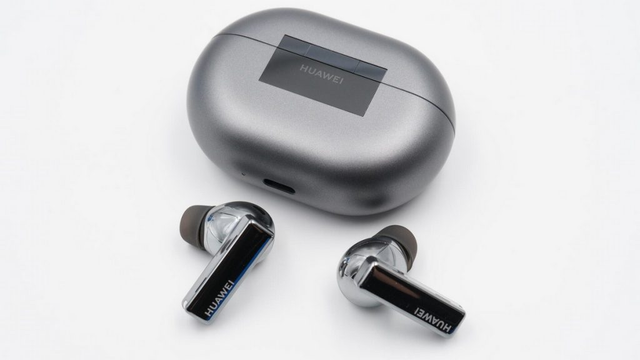

TWS slušalice su istinske bežične stereo slušalice. Glavna metoda upotrebe je povezivanje s mobilnim uređajima kao što su mobilni telefoni i računala preko Bluetooth radio frekvencije i zatim prijenos audio informacija u slušalice, a zatim ih dekodirati i poslati na kraj slušalica.
U ovom procesu, Bluetooth antena mora djelovati kao "toranj" za komunikaciju između dviju strana i obavljanje zadataka slanja i primanja. Stoga se u TWS slušalicama Bluetooth čip i Bluetooth antena međusobno nadopunjuju kako bi se ostvarila bežična reprodukcija glazbe i izbjegle okove žica.
2. Uvođenje TWS slušalice Bluetooth antene

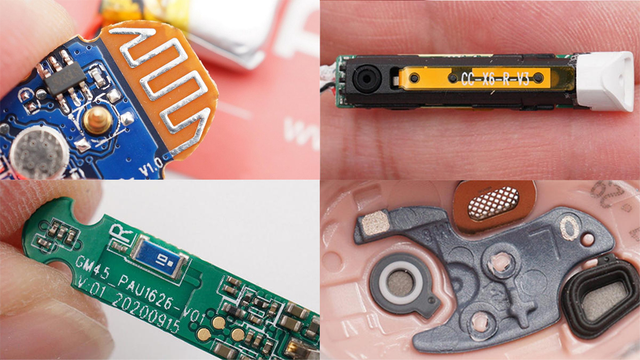

Kao važan firmware TWS slušalica, trenutni razvoj Bluetooth antene je relativno zreo. Uglavnom postoje četiri vrste ugrađenih PCB antena, FPC, keramika i LDS. Razmotrite izgled proizvoda TWS slušalica, zahtjeve za frekvencijski pojas i cijenu kako biste odabrali najprikladniju vrstu antene.

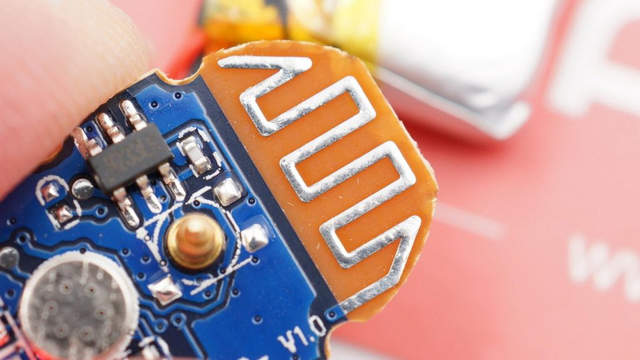

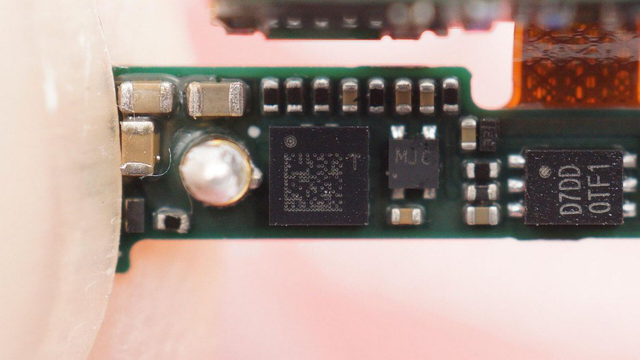

PCB ugrađena antena
Kao što naziv sugerira, PCB onboard antena je tip antene koja je izravno nacrtana na PCB ploči. Naširoko se koristi u jednofrekventnim sklopnim pločama modula kao što su Bluetooth moduli, WIFI moduli i ZIGBEE moduli. U TWS slušalicama, zbog ograničenja glasnoće, primjena ugrađene Bluetooth antene je relativno rijetka.
PCB ugrađene antene mogu dizajnirati i implementirati dobavljači PCB ploča, koje su ekvivalentne dijelu sklopa ploče.
Prednosti: PCB ugrađena antena nema potrebe za višestrukim otklanjanjem pogrešaka i može se izravno nacrtati na PCB-u bez troškova.
Nedostaci: potrebno područje je veliko, usmjerenost je relativno jednostruka, prikladna samo za jedan frekvencijski pojas, dosljednost različitih serija antena je relativno loša, a sposobnost sprječavanja smetnji je slaba.

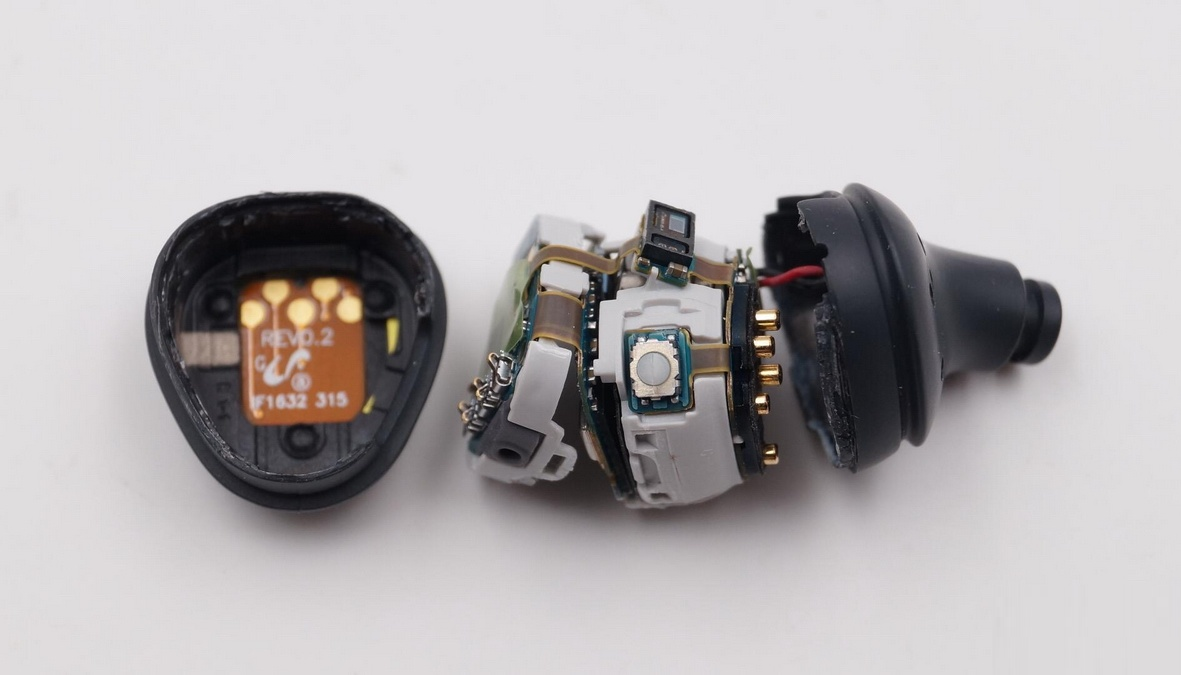

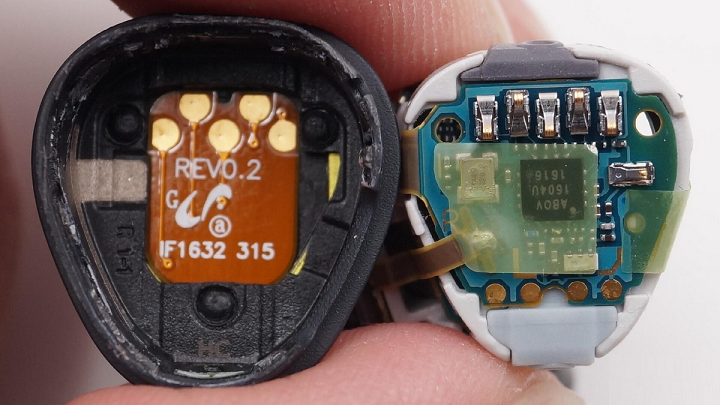

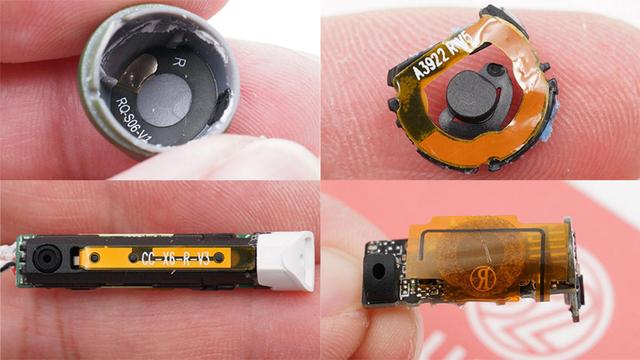

FPC antena
FPC antena razvila se iz PCB ugrađene antene. Zbog ograničenja volumena TWS slušalica, prostor na unutarnjoj matičnoj ploči ne može primiti antenu. FPC antena je ekvivalentna izvlačenju antenskog kruga iz PCB-a i korištenju drugih vanjskih metala kako bi antena postala zasebna komponenta. Tako da se može bolje smjestiti u unutarnji prostor TWS slušalice.
FPC antenu može izraditi tvornica PCB ploča od mekane ploče i fleksibilnog materijala.
Prednosti: Primjenjivo na većinu malih elektroničkih proizvoda, frekvencijski pojasevi koji se mogu napraviti također su bogati, izvedba je bolja, a cijena niža.
Nedostaci: Svaki proizvod treba pojedinačno otkloniti pogreške i ručno zakrpati.

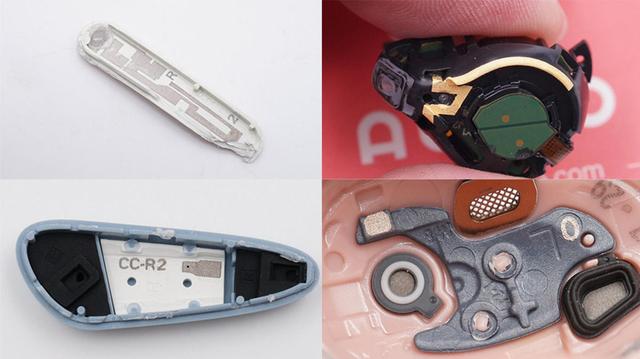

LDS antena
LDS antena je daljnja nadogradnja FPC antene. Iako je FPC antena u velikoj mjeri uspjela iskoristiti unutarnji prostor slušalica, i dalje joj je potrebna ravna ravnina za pričvršćivanje.
LDS antena koristi tehnologiju laserskog izravnog oblikovanja, koja koristi lasersku tehnologiju za izravno oblikovanje metalnih uzoraka antene na držačima, pokrovnim pločama itd., koji se mogu laserski obraditi na nepravilne površine unutar slušalica, dodatno iskorištavajući unutarnji prostor slušalica.
Proizvođači LDS antena za lasersku obradu, lasersku tehnologiju i tehnologiju galvanizacije mogu to podržati.
Prednosti: Svi smjerovi mogu biti podržani i imaju snažnu prihvatljivost.
Nedostaci: Trošak je skuplji, a postoje posebni zahtjevi za materijal vanjske površine proizvoda.

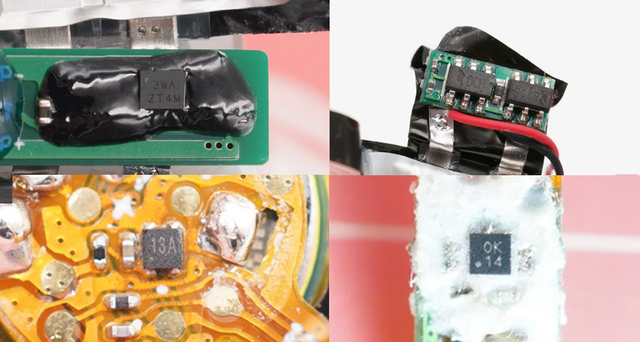

Keramička antena
Keramička antena je još jedan antenski proizvod koji se široko koristi u uređajima s Bluetooth modulom. Ime je dobio po korištenju keramičkih školjki. Uglavnom se dijeli na dvije vrste: blok keramička antena i višeslojna keramička antena.
Skupna keramička antena ispisuje metalni dio antene na keramičkoj brzoj površini, a višeslojna keramička antena može se otisnuti na svaki keramički dielektrični sloj prema zahtjevima dizajna, čime se smanjuje veličina antene.
Prednosti: Mala veličina, jednostavna primjena, niska cijena, dobre performanse i zauzimaju samo malo prostora.
Nedostaci: Zahtjevi za slobodno područje su relativno visoki, usmjerenost je relativno jednostruka, a postoje i zahtjevi za položaj postavljanja.

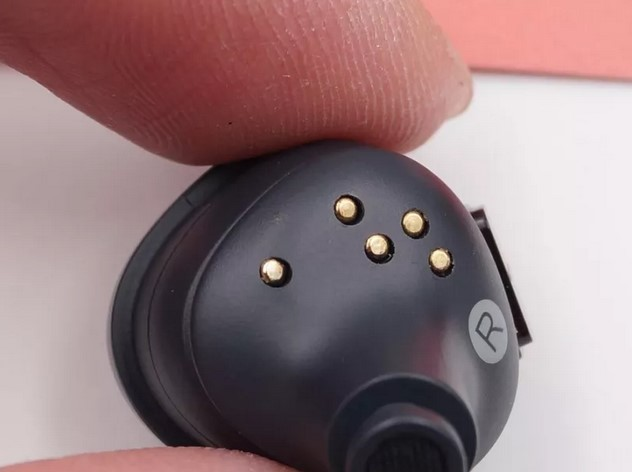

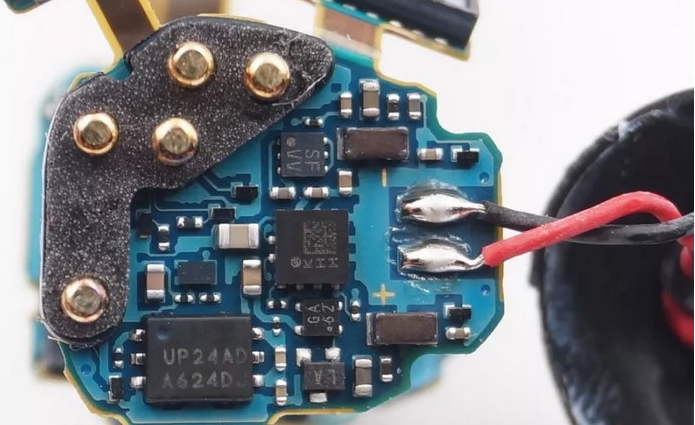

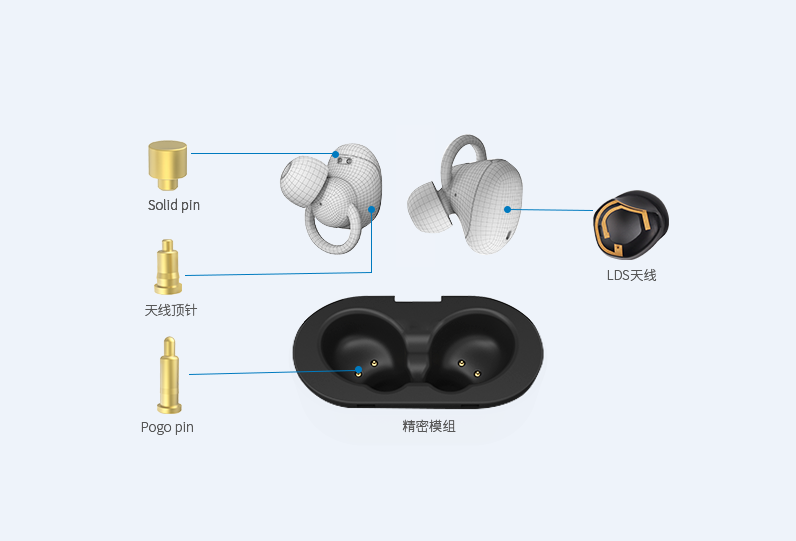

Pogo Pin antena
Kako odabrati pravu antenu
Teoretski govoreći, u smislu cijene, PCB i FPC antene koštaju manje, keramičke antene su umjerene, a LDS antene su skuplje; a što se tiče iskorištenja prostora, LDS antene su najfleksibilnije i mogu u potpunosti iskoristiti unutarnji prostor slušalica.
Što se tiče performansi, mogućnosti slanja i primanja vanjskih antena općenito su bolje od onih ugrađenih antena. TWS slušalice dizajnirane su s ugrađenim antenama zbog ograničenja volumena i zahtjeva prenosivosti. Performanse su relativno slične i potrebno je sveobuhvatno razmotriti niz čimbenika za odabir odgovarajuće antene.
Dizajn Bluetooth antene TWS slušalica utječe na kvalitetu prijenosa Bluetooth komunikacije, što zauzvrat utječe na stvarno korisničko iskustvo. Na odabir Bluetooth antene utječu mnogi čimbenici kao što su performanse, frekvencijski pojas, cijena i prostor za korištenje. Samo uzimajući u obzir specifične uvjete proizvoda i scenarije uporabe te odabirom prikladne antene, moguće je postići maksimalne performanse proizvoda.
Rezimirati
Stvarno korisničko iskustvo TWS slušalica zahtijeva superpoziciju mnogih čimbenika kako bi se postigao savršen učinak. Kao glavna komponenta Bluetooth antene TWS slušalica, ona djeluje kao most za komunikaciju između TWS slušalica i mobilnih uređaja i pruža jamstva za stabilnost Bluetooth veze TWS slušalica i kvalitetu prijenosa kvalitete zvuka.
Trenutačno, glavni proizvodi Bluetooth antena koji se koriste u TWS slušalicama na tržištu uglavnom uključuju PCB ugrađene antene, FPC antene, keramičke antene i LDS antene. Svaki od četiri proizvoda ima prednosti i nedostatke i potrebno ih je razmotriti u smislu izvedbe, frekvencijskog pojasa, cijene, prostora za korištenje itd., kako bi se odabrao najprikladniji antenski proizvod i poboljšala izvedba i konkurentnost proizvoda.
Popularnost TWS slušalica brzo je potaknula nadogradnju srodnih industrijskih lanaca. Napredak u Bluetooth modulima, Bluetooth tehnologiji, antenama i povezanim tehnologijama osiguravaju stabilnost veze, kvalitetu zvuka i druge aspekte izvedbe. Trenutačne TWS slušalice rijetko su doživjele prekid veze u ranoj fazi razvoja, a kvaliteta zvuka je oštećena i povremeni problemi s reprodukcijom počeli su se javljati na udaljenosti od tri ili pet metara, što je učinkovito poboljšalo stvarno korisničko iskustvo korisnika.
