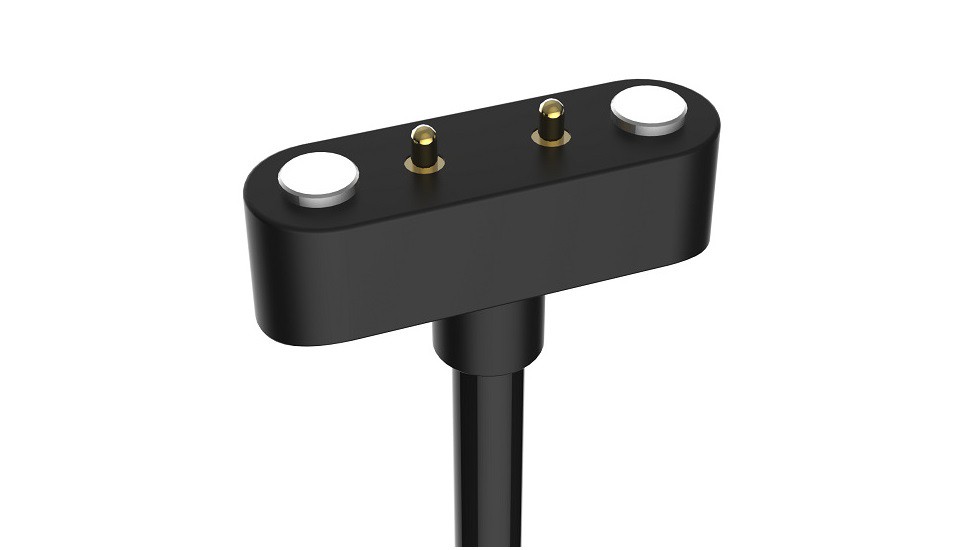

Magnetni pogo pin kabel za punjenje
Magnetski konektori, također poznati kao magnetni konektori, magnetni konektori i magnetni konektori, neki su od konektora koji se široko koriste u elektroničkim uređajima, uglavnom se sastoje od pogo igala i magneta. Kroz konstrukcijski dizajn magneta i magnet u kontaktu i privlačenju, osigurava konektor tipa magneta koji ima veliku adsorpcijsku silu i prikladan je za strukture malih dimenzija i lagane i tanke proizvode.
Glavne značajke:
1. Dug vijek trajanja, broj korištenja može doseći više od 100.000 puta
2. Bez otvaranja kalupa, prikladno za prilagodbu kupca i uštedu troškova
3. Elastična sila može se točno izmjeriti i podesiti
4. Raznovrsni načini proizvodnje koji su prikladni za kupce (SMT, dodaci, itd.)
5. Mali razmak, ušteda prostora, dajući dizajnerima fleksibilniju strukturu konfiguracije
6. Niska induktivnost, bolje visokofrekventno rješenje
7. Poštujte zahtjeve RoHS i HF (konektor).
Karakteristike proizvoda:
Pozicioniranje magneta: koristite magnete za automatsko privlačenje, poravnavanje, pa čak i sprječavanje gluposti
Anti-drop: Usisno sučelje se lako uklanja i nije lako voziti stroj
Dug vijek trajanja: više od 10.000 puta
Vodootporan dizajn: iznad IP67
Brzo vrijeme punjenja: izdržati prijenos velike struje 1A-100A dizajn
Prilagodba: raznoliki oblici i stilovi koji odgovaraju obliku glavnog proizvoda, poboljšavaju kvalitetu proizvoda i stvaraju prodajne točke
Struktura proizvoda:

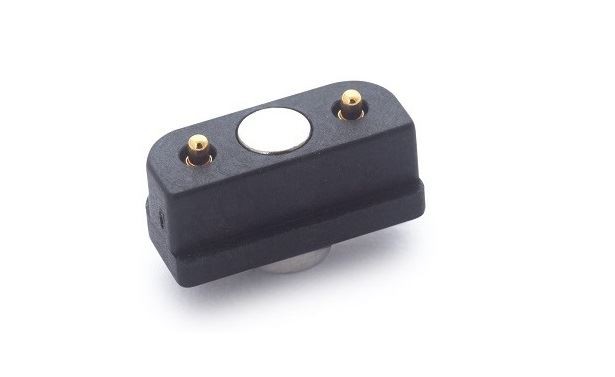

Konektor tipa magneta uključuje mušku krajnju komponentu i žensku krajnju komponentu koja je koaksijalna s muškom krajnjom komponentom. Muški krajnji dio uključuje gumeni dio prvog vanjskog prstena, gumeni dio prvog prstena, prvi prstenasti magnet i dva muška PIN-a. Prvi prstenasti magnet je ugrađen između gumenog dijela prvog vanjskog prstena i prvog gumenog dijela unutarnjeg prstena, a dva muške PIN igle prolaze kroz prvi gumeni dio unutarnjeg prstena; ženski krajnji sklop uključuje prvi gumeni dio unutarnjeg prstena. Dva gumena dijela vanjskog prstena, drugi gumeni dio unutarnjeg prstena, drugi prstenasti magnet i dvije ženske PIN igle. Drugi prstenasti magnet ugrađen je između gumenog dijela drugog vanjskog prstena i drugog gumenog dijela unutarnjeg prstena. Dvije ženske PIN igle su probušene na dva gumena dijela unutarnjeg prstena; prvi prstenasti magnet odgovara drugom prstenastom magnetu, a suprotni kraj drugog prstenastog magneta suprotan je po polarnosti, a dva muška PIN-a odgovaraju dvije ženske PIN igle, a jedan kraj ženske PIN igle ima slijepa rupa za umetanje muške PIN igle.
