Dizajn i zahtjevi kontaktnog kraja Pogo pin konektora
1. Projektni zahtjevi za krajnji kontakt
je nestandardna vrsta kontakta. Dizajniran je prema zahtjevima kabela cijelog stroja. Najprije je potrebno potvrditi veličinu priključnog kraja, način ugradnje proizvoda, oblik izgleda i specifikaciju kabela. U slučaju da je teško potvrditi kabel, projektirajte rupu za ožičenje prema kontakt broju. Otvor za ožičenje može zadovoljiti potrebe žica velikog promjera žice. Omjer promjera jezgre žice i unutarnjeg promjera čašice za zavarivanje je općenito 0,5-0,7; Prilikom spajanja žice, načelo dizajna je da je promjer jezgre kabela i priključna rupa kontakta odgovarajući, a omjer promjera jezgre žice i unutarnjeg promjera rupe za zavarivanje je općenito 0,6-0,8.
2. Zahtjevi u pogledu oblika krajnjeg kontakta

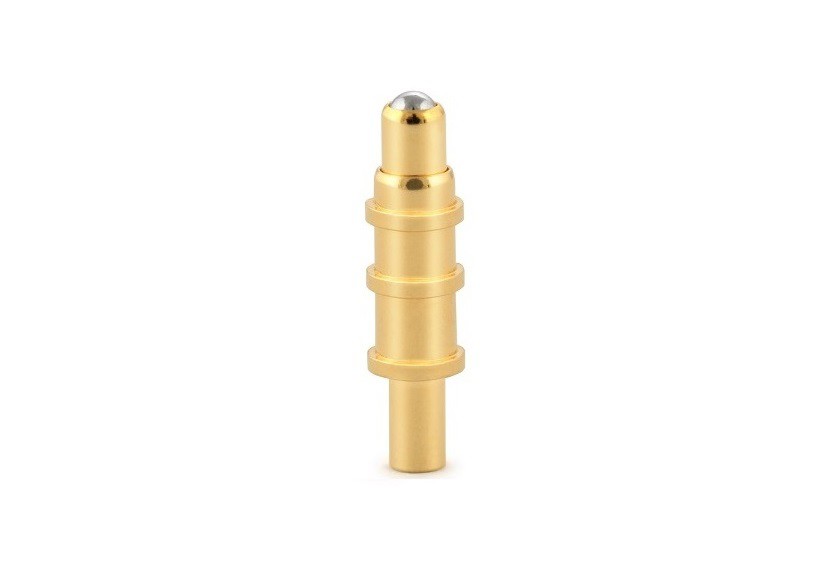

U pogo pin konektoru, kontaktni dio je neizostavan dio konektora, a njegova glavna funkcija je da bude odgovoran za prijenos signala. U procesu projektiranja konektora, kontakt formiraju spojni kraj i krajnji kraj. Spojni kraj se općenito sastoji od elastičnih dijelova i krutih dijelova kako bi se osigurala pouzdanost kontakta između utikača konektora i utičnice; zadnji kraj kontakta odgovoran je za kabelsku vezu između opreme, međusobnu vezu između tiskanih ploča, ili Interkonekcija između kabela i ploče se koristi u spajanju kabela. Kraj terminala konektora može se podijeliti u četiri vrste: tip žice za zavarivanje, tip žice za stiskanje, tip probijanja izolacije i tip namota bez lemljenja; primjena Na tiskanoj pločici, oblici kontaktnih završetaka mogu se podijeliti u četiri vrste: ravno zavarivanje, zakrivljeno zavarivanje, površinska montaža i tip bez lemljenja.
