Zahtjevi za dizajn kraja konektora Pogo pin
Pogo Pin konektor se uglavnom sastoji od 6 dijelova, odnosno osovine igle, opruge, keramičke perle, cijevi igle, plastike, kapice (osnovni zahtjevi kupca za instalaciju mogu biti opremljeni plastičnim CAP-om za zaštitu osovine igle). Neka's pogledamo zahtjeve oblika kontaktnog terminala pogo pin konektora.
1. Zahtjevi dizajna za kraj kontakta:

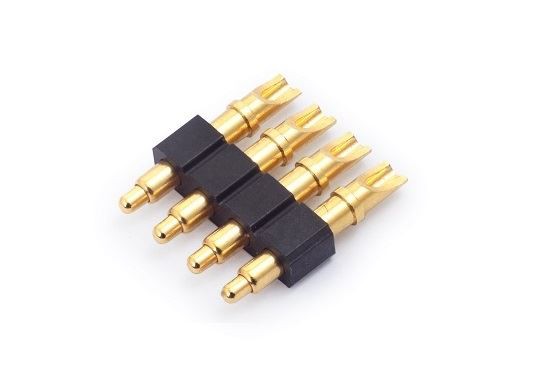

je nestandardna vrsta kontakta, dizajnirana prema zahtjevima kabela kompletnog stroja, prvo potvrdite veličinu priključnog kraja, oblik ugradnje proizvoda, način izgleda i specifikaciju kabela. Kada se kabel ne može odrediti, načelo koje treba slijediti je projektirati rupu za ožičenje prema broju kontaktnog dijela. Otvor za ožičenje može zadovoljiti zahtjeve žica velikog promjera žice. Omjer promjera jezgrene žice žice prema unutarnjem promjeru čašice za zavarivanje obično je 0,5-0,7; Prilikom spajanja žice načelo projektiranja je da je promjer jezgre kabela i spojni otvor kontakta odgovarajući, a omjer promjera jezgre žice i unutarnjeg promjera rupe za zavarivanje obično je 0,6-0,8.
2. Zahtjevi u pogledu obrasca kraja kontakta:
U pogo pin konektoru, kontakt je važan dio konektora, koji uglavnom nosi prijenos signala. U dizajnu konektora, kontakt se sastoji od spojnog kraja i repa. Spojni kraj obično se sastoji od elastičnih dijelova i krutih dijelova kako bi se osigurala pouzdanost kontakta između utikača konektora i utičnice; zadnji kraj kontakta je za ostvarivanje kabelske veze između opreme, međusobne veze između tiskanih ploča, odnosno kabela i Međusobna veza između ploča služi za kabelsko povezivanje. Kraj terminala konektora ima tip žice za zavarivanje, tip žice za stiskanje i tip probijanja izolacije (IDC, tip namota bez lemljenja, koji se koristi za tiskane ploče, kontakti Oblici završetka uključuju ravno zavarivanje, zavarivanje na savijanje, površinsku montažu i zavarivanje- vrsta slobodnog utiskivanja.
