Postupak projektiranja i proizvodnje POGO PIN-a
Kako odabrati odgovarajući POGO PIN
1. Dobar POGO PIN mora zadovoljiti sljedeće tri točke:
(1)Pouzdana kvaliteta
(2)Stabilne performanse
(3)Ispunite zahtjeve.
Pravovremena isporuka narudžbi također je vrlo važna. Najbolje je otići proizvođaču POGO PIN priključka kako biste istražili. Razmjer tvornice, uspješna rješenja, oprema za preradu, proizvodni kapacitet i kapacitet istraživanja i razvoja izravno utječu na kvalitetu proizvoda, kapacitet isporuke i tehničku podršku. Zhongzhengtian ima prednosti u shemi dizajna, troškovima masovne proizvodnje i kapacitetu isporuke robe u industriji. Dobrodošli prijatelji da dođu u tvornicu na komunikaciju.
POGO PIN slijedi tri, tri i četiri načela
1,40% problema potječe iz dizajna
Dizajn prednjeg kraja je nerazuman, a stražnji kraj je beskoristan (na primjer, mlaznica naprstaka je viša od plastične ravnine, razmak PIN igle je nepravilan itd.).
2,30% problema proizlazi iz komunikacije
U ranoj fazi komunikacija različitih tehničkih zahtjeva nije bila jasna, a stvarna uporaba proizvoda nije bila jasna, što je također bio jedan od glavnih razloga čestih problema (na primjer, RF naprstak se koristi kao naprstak kutije za punjenje, stvarna radna visina ne odgovara crtežu, središnja udaljenost nije potvrđena itd.). Razumjeti funkcionalne zahtjeve kupca i opseg aplikacije i razumnije preporučiti specifikacije i parametre Pogo pina;
3,30% problema proizlazi iz procesa
Montaža proizvoda ima više postupaka, a POGO PIN je nepovratno oštećen zbog nepravilnog rada u proizvodnom procesu (na primjer, mlaznica je oštećena, strani predmeti u cijevi, bacanje SMT-a itd.).
Osnovno uvođenje POGO PIN-a

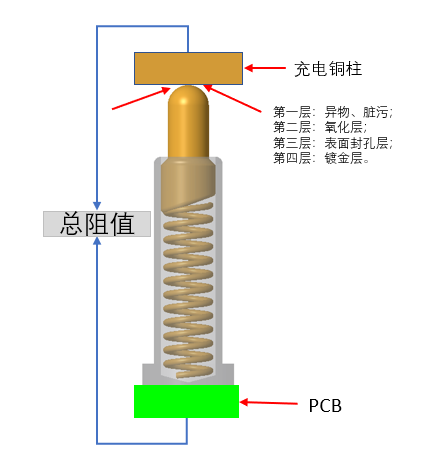

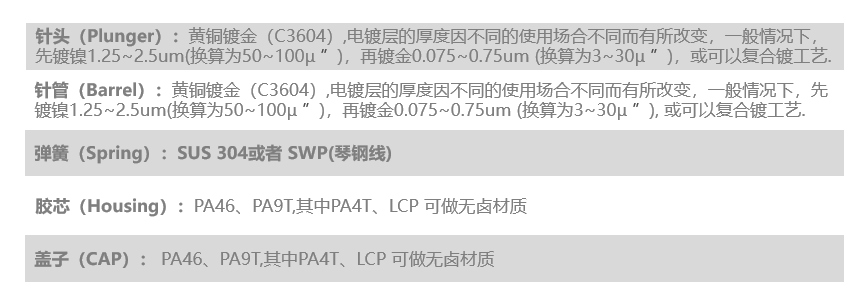

Zašto POGO PIN ima nakošenu strukturu: Dno klipa Pogo pina obično je nakošena struktura. Funkcija nakošene konstrukcije je osigurati da Pogo pin drži iglu (Klip) u kontaktu s unutarnjim zidom igle (cijevi) kada radi tako da struja uglavnom prolazi. Pozlaćena igla (klip) i igla (cijev) kako bi se osigurala stabilnost i niska impedancija Pogo Pina.
Zašto POGO PIN koristi strukturu okrugle glave? Budući da je Pogo Pin obično relativno mali, potrebna elastičnost nije tako jaka. Ako se koristi na banci napajanja ili rasvjeti, elastičnost je četiri ili petsto grama ili čak jedan ili dva kilograma. Naravno, bolje je učiniti ga ravnim. , Ravna glava ima veliko kontaktno područje, a njezina sila dovoljna je da razbije sloj oksida na kontaktnoj površini kako bi bio u potpunosti kontakt. Većina okruglih glava koristi se na TWS Bluetooth slušalicama i pametnim satovima za narukvice. Maksimalna elastična sila ne prelazi 150 grama (elastična sila naprstaka kutije za punjenje je između 20-35gf), a elastična sila kontakta između površine i površine će se raspršiti, a bakreni stup na kraju slušalica neće biti slomljen. Sloj oksida nije dovoljan, što rezultira nedovoljnim kontaktom i lošim kontaktom. U ovom trenutku, ako se za uspostavljanje kontakta od točke do površine koristi okrugla struktura glave, elastična sila se skuplja na jednoj točki, a kontakt će prirodno biti mnogo dovoljniji.
Parametar performansi/parametar performansi
ključni parametri performansi
A. Radni napon: Manje od 12 volti DC
B. Nazivna struja: 1,0 ampera /Pin
C. Radna temperatura: -40°C do 85°C.
D. Temperatura skladištenja: 25°C+/-3°C.
E. Vlažnost radnog okruženja: 10%R.H. do 90% R.H.
F. Trajnost (život): 10.000 ciklusa.
G. Impedancija kontakta: 200 mOhm Max @working.
(Tijekom radnog takta: 200mOhm/Max)
Proizvodni proces/制造工艺
Način sastavljanja proizvoda

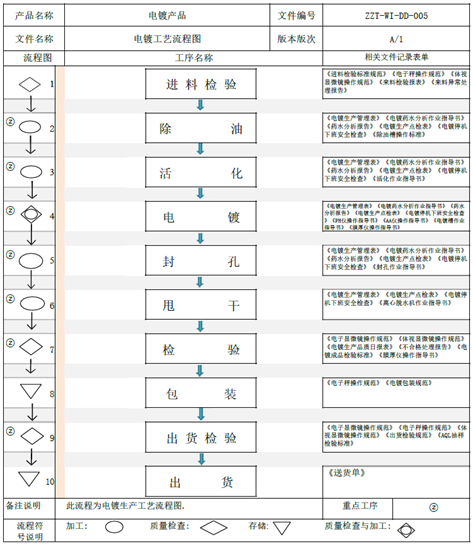

Protok procesa galvanizacije
Koje parametre treba potvrditi u prednjem dizajnu
(1) Potvrdite udaljenost od PCB ploče do kontaktne površine bakrenog stupa na kraju slušalice (to jest, radna visina POGO PIN-a).
(2) Potvrdite udaljenost od PCB ploče do plastične površine kutije za punjenje (to jest, maksimalne visine CIJEVI ZA IGLU POGO PIN, igličasta cijev ne smije prelaziti tu visinu).
(3) Potvrdite udaljenost između središta PIN igle i središta kruga
(Potvrdite veličinu šešira prilikom kasnijeg snimanja kako biste spriječili smetnje tijekom SMT zakrpa).
(4) Potvrdite veličinu PCB ploče i prostor ispod ploče
(Optimizirano i poboljšano za POGO PIN).
PS: Preporučuje se da promjer PCB ploče bude 1,6 mm, a naprstak se preporučuje da se napravi u strukturu kroz ploču tako da je učinak bolji i ima sljedeće prednosti: (1) Flaster je čvršći; (2) Prostor cijevi za iglu se povećava, igla je više prethodno pritisnuta, a kontakt je dovoljan.
Zašto bi dno igle trebalo biti nakošeno: Ako je ravno, struja će se provoditi do proljeća, koje ima visoke zahtjeve na proljeće, a opruga je toliko tanka da je lako izgorjeti.
