Osnovni uvod u POGO PIN

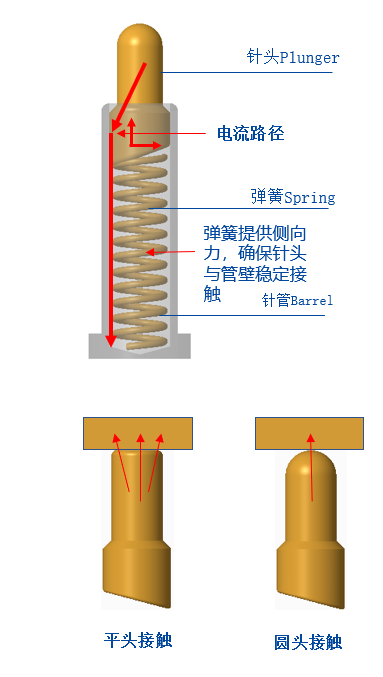

Zašto POGO PIN ima skošenu strukturu: Dno klipa Pogo Pin obično ima skošenu strukturu. Funkcija zakošene strukture je osigurati da Pogo Pin drži iglu (klip) u kontaktu s unutarnjom stijenkom igle (cijev) dok radi tako da struja uglavnom prolazi kroz nju. Pozlaćena igla (klip) i igla (cijev) kako bi se osigurala stabilnost i niska impedancija Pogo Pin.
Zašto POGO PIN koristi okruglu strukturu glave? Budući da je Pogo Pin obično relativno malen, potrebna elastičnost nije tako velika. Ako se koristi na power banku ili rasvjeti, elastičnost je četiri do petsto grama ili čak jedan ili dva kilograma. Naravno, bolje je da bude ravna. , Kontaktno područje ravne glave je značajno, a njegova sila je dovoljna da razbije oksidni sloj kontaktne površine i učini ga potpunim kontaktom. Većina okruglih glava koristi se na TWS Bluetooth slušalicama i satovima s pametnim narukvicama. Maksimalna elastična sila ne prelazi 150 grama (elastična sila naprstka kutije za punjenje je između 20-35gf), a kontakt između površine i površine bit će raspršen, a bakreni stup na slušalici kraj neće biti prekinut. Oksidni sloj je nedostatan, što rezultira lošim kontaktom i lošim kontaktom. U ovom trenutku, ako se okrugla struktura glave koristi za uspostavljanje kontakta točka-površina, elastična sila se skuplja na jednoj točki, a kontakt će prirodno biti mnogo dovoljniji.
Performansni parametar/performansni parametar
ključni parametri izvedbe
A. Radni napon: manje od 12 volti istosmjerne struje
B. Nazivna struja: 1.0 Ampera /pin
C. Radna temperatura: -40 stupnjeva do 85 stupnjeva.
D. Temperatura skladištenja: 25 stupnjeva plus /-3 stupnjeva.
E. Vlažnost radne okoline: 10 posto RH do 90 posto RH
F. Trajnost (život): 10,000 ciklusa.
G. Kontaktni otpor: 200 mOhm Max. @radni udar
(Tijekom radnog hoda: 200 mOhm/Max)

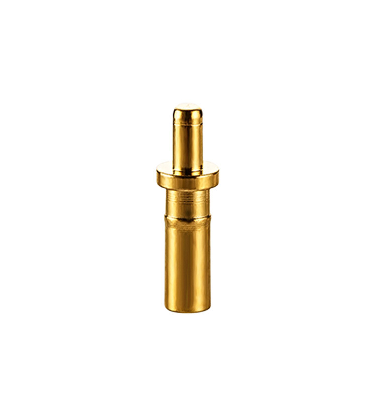

Pogo Pin Proizvodni proces
Pogo igla Metoda sklapanja/metoda sklapanja proizvoda
Zatik (klip): mesing pozlaćen (C36{{10}}4), debljina galvaniziranog sloja varira ovisno o različitim primjenama. Općenito, poniklano 1,25 ~ 2,5 um (pretvoreno u 50 ~ 100 µ "), a zatim pozlaćeno 0,075 ~ 0,75 um (pretvoreno u 3 ~ 30 µ "), ili postupak kompozitnog nanošenja.
Iglična cijev (cijev): mesing pozlaćen (C36{{10}}4), debljina galvaniziranog sloja varira u različitim prilikama. Općenito, poniklano 1,25 ~ 2,5 um (pretvoreno u 50 ~ 100 µ "), a zatim pozlaćeno 0,075 ~ 0,75 um (pretvoreno u 3 ~ 30 µ "), ili postupak kompozitnog nanošenja.

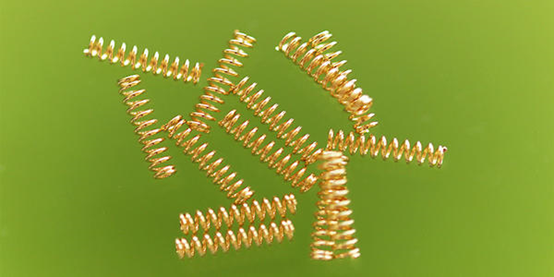

Opruga: SUS 304 ili SWP (klavirska žica)
Kućište: PA46, PA9T, od kojih se PA4T i LCP mogu koristiti kao materijali bez halogena
Poklopac (CAP): PA46, PA9T, od kojih PA4T i LCP mogu biti izrađeni od materijala bez halogena

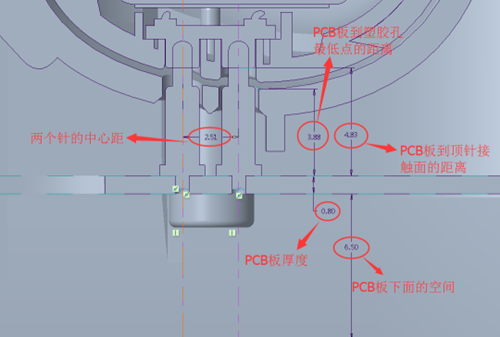

Koje parametre je potrebno potvrditi kada se koristi Pogo pin u front-end dizajnu?
① Provjerite udaljenost od PCB ploče do kontaktne površine bakrenog stupca na kraju slušalice (to jest, radna visina POGO PIN-a).
② Provjerite udaljenost od PCB ploče do plastične površine kutije za punjenje (odnosno maksimalnu visinu POGO PIN igle, igla ne smije prelaziti ovu visinu).
③ Provjerite udaljenost između središta PIN igle i središta kruga
(Potvrdite veličinu šešira prilikom kasnijeg snimanja kako biste spriječili smetnje tijekom SMT krpanja).
④ Provjerite veličinu PCB ploče i prostor ispod ploče
(Optimizirano i poboljšano za POGO PIN).
PS: Preporučuje se da promjer PCB ploče bude 1,6 mm, a naprstak se preporuča napraviti u strukturu kroz ploču kako bi učinak bio bolji i ima sljedeće prednosti: ① Flaster je čvršći; ② Prostor cijevi igle je povećan, igla je više prethodno pritisnuta, a kontakt je dovoljniji.
Zašto bi dno igle trebalo biti zakošeno: Ako je ravna, struju će provoditi opruga koja ima visoke zahtjeve na oprugu, a opruga je toliko tanka da je lako pregorjeti.
