Pogo pinovi za TWS rješenja za punjenje
U usporedbi s običnim žičanim slušalicama, Bluetooth slušalice su prikladnije za upotrebu. Kontinuiranim ažuriranjem tehnologije kvaliteta zvuka Bluetooth slušalica sve je bliže i bliže žičanim slušalicama; od Apple iPhonea 7 otkazan je 3,5-milimetarski priključak za slušalice, što je još važnije. Razvoj Bluetooth slušalica.
iPhone bez 3,5-milimetarskog tradicionalnog priključka za slušalice
Najočitija razlika između Bluetooth slušalica i tradicionalnih žičanih slušalica je u tome što nema dugog kabela za slušalice, a audio signali se primaju putem Bluetootha, tako da Bluetooth slušalice imaju neovisne krugove i napajanja, a mogu se puniti za svakodnevnu upotrebu kao mobilni telefon; danas želimo Ovaj članak predstavlja vrste pogo pinova koji se koriste u TWS (True Wireless Stereo) Bluetooth odjeljku za punjenje slušalica.

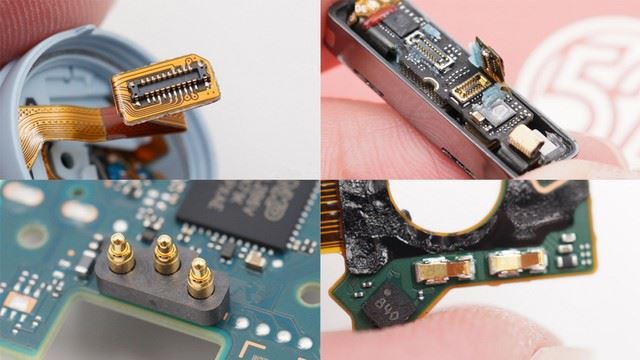

Na TWS kutiji za punjenje slušalica vidjeli smo različite specifikacije pogo pinova (pogo pin konektori), uključujući 2Pin, 3Pin, 5Pin itd. Korištenje pogo pinova je redovito, a cjelina je podijeljena na 2Pin pogo igle i 3Pin pogo pinove. i još pinova. Dakle, koje su koristi od toliko pogo pinova?

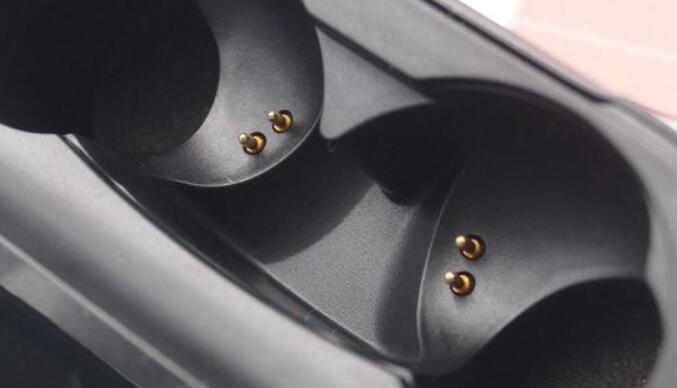

1. 2Pin pogo pin rješenja:
Dizajn 2Pin pogo pina najčešći je na tržištu, a ovaj dizajn može zadovoljiti krute potrebe punjenja TWS slušalica. Dvije igle su pozitivne i negativne, odnosno koriste se za prijenos snage odjeljka za baterije TWS kutije za punjenje na slušalice. Na taj način, ako se TWS koristi kao Bluetooth slušalica za pozive, jedna slušalica radi, a druge slušalice mogu se staviti u odjeljak za punjenje kako bi se napunila snaga; takav ciklus uporabe može zadovoljiti potrebe ultra dugog vijeka trajanja baterije.
Prije toga, 2Pin pogo igle nisu mogle uzeti u obzir komunikaciju tijekom napajanja. Stoga, za dodavanje personaliziranih funkcija, tvornica slušalica TWS isprobala je 3Pin pogo pinove, 5Pin pogo pinove i druge sheme dizajna, što je također donijelo povećan volumen proizvoda i poteškoće u montaži. Komplicirano je i donosi povećanje troškova.
2. 3Pin pogo pin otopina
Dizajn opružnog naprstka 3Pin, osim punjenja i uzemljenja od 5V, dodaje iglu za napon baterije slušalica, koji se koristi za mjerenje stvarne snage slušalica.

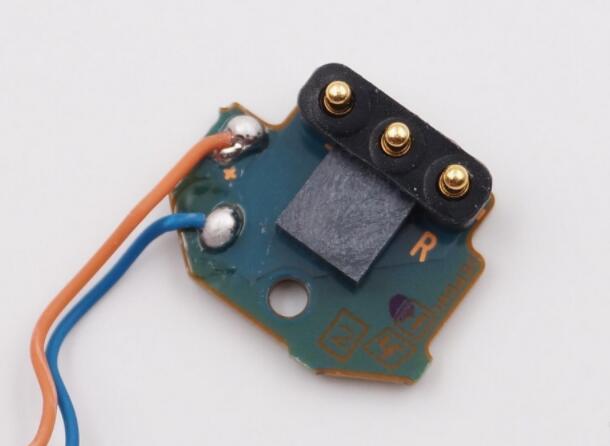

3Pin pin za punjenje 3Pin igla za punjenje

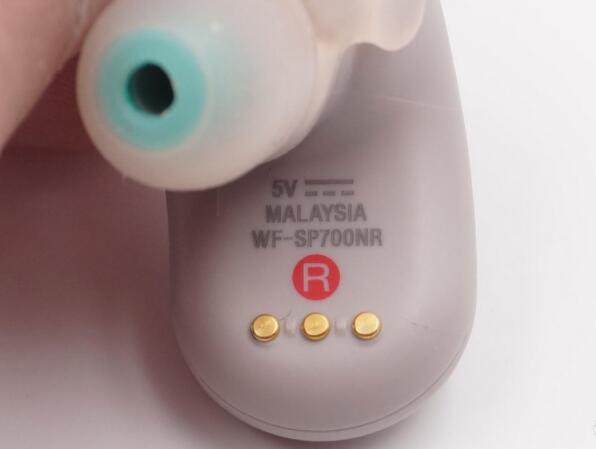

TWS Bluetooth slušalice s 3Pin pinom za punjenje TWS Bluetooth slušalice s pinom za punjenje 3Pin

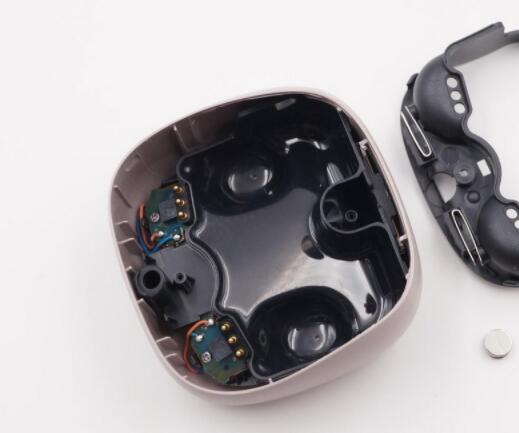

3Pin pin za punjenje Bluetooth slušalica kućište za punjenje 3Pin pin za punjenje Bluetooth slušalica
3. 5Pin pogo pin otopina
Dizajn opružnog naprstka 5Pin uzima u obzir gore navedene dvije svrhe i ima više funkcija.
Ova vrsta dizajna može se vidjeti samo u vrhunskim TWS Bluetooth slušalicama, koje su relativno rijetke. Može se koristiti za prijenos podataka u internoj pohrani slušalica, nadogradnji firmvera slušalica, komunikaciji podataka protokola i drugim funkcijama.
