Reflow lemljenje i valovito lemljenje u projektu Pogo Pin
Općenito, Pogo Pin konektori koriste dvije metode lemljenja: reflow lemljenje i valovito lemljenje.
Reflow lemljenje odnosi se na nanošenje paste za lemljenje na površinu jastučića (kontaktnih jastučića) PCB ploče. Nakon spajanja jedne ili više elektroničkih komponenti, lemljenje se izvodi zagrijavanjem u višetemperaturnoj peći za reflow kako bi se postiglo trajno stvrdnjavanje.
Današnji digitalni elektronički proizvodi razvijaju se u smjeru ultra-malih, ultra-finih i ultra-tankih. Prostor za dizajn unutarnje strukture postaje sve kompaktniji, izgled PCB ploče postaje sve kompaktniji, terminalni proizvodi se ažuriraju brže i brže, a obujam prodaje raste. Postaje sve viši i viši, a lemljenje valovima i ručno lemljenje nisu uspjeli zadovoljiti njegov razvoj. Samo korištenjem tehnologije reflow lemljenja može se izvesti visokoprecizna, visokoučinkovita i visokokvalitetna proizvodnja SMT zakrpa. Pogo Pin konektori naširoko se koriste u potrošačkim elektroničkim mobilnim terminalima i industrijskim elektroničkim proizvodima zbog svoje male veličine, dugog životnog vijeka, velike struje, lijepog izgleda i prikladnog strukturnog dizajna za inženjere dizajna.
Pogo Pin konektori dostupni su na dva načina:

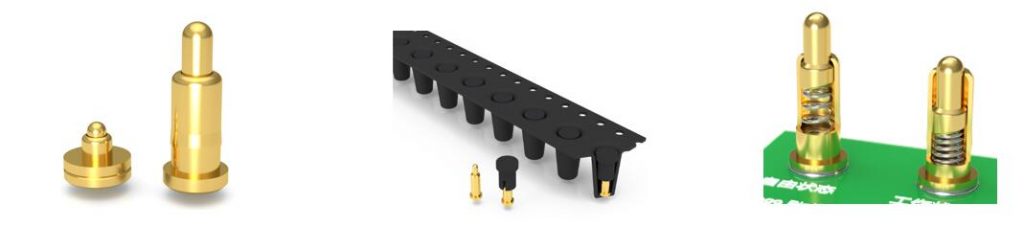

Prvi je patch s ravnim dnom, koji se postavlja na površinu PCB ploče. Mi to nazivamo SMT tehnologijom površinske montaže, kao što je prikazano u nastavku:

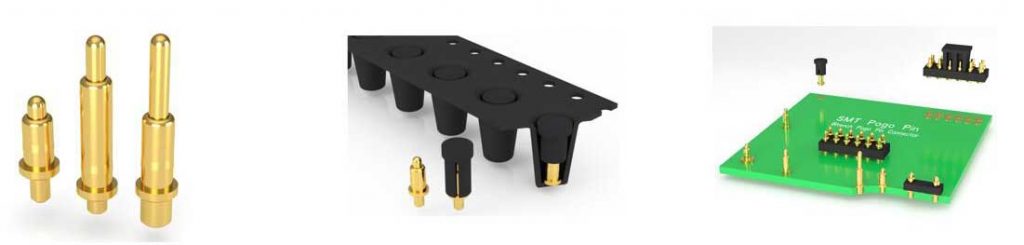

Drugi je igla s repnom iglom umetnutom u zavarivanje s rupama na PCB ploči, mi to nazivamo plug-in SMT zavarivanjem s krpama, što je također vrsta reflow lemljenja. Svrha korištenja ove metode je poboljšati snagu stezanja komponenti. Čvršće je spojen na PCB ploču. Kako je prikazano dolje:
2. Valno lemljenje

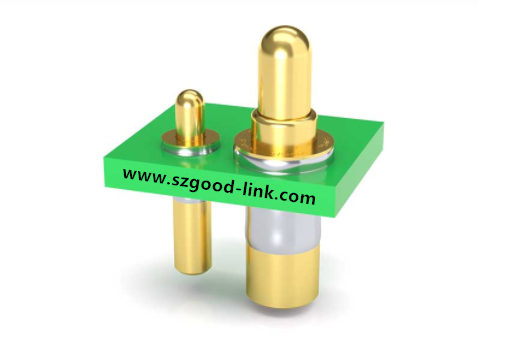

Valovito lemljenje je postupak lemljenja komponenata rastaljenim lemom koji stvara valne vrhove lemljenja. Ova metoda lemljenja zahtijeva prvo umetanje pinova komponenti u rupe PCB-a. Valovito lemljenje prikladno je za elektroničke komponente s priključnim iglama za teške uvjete rada, ali ne i za elektroničke komponente vlastite težine. Vrlo lagano i bez igala lemljenje SMD elektroničkih komponenti.
