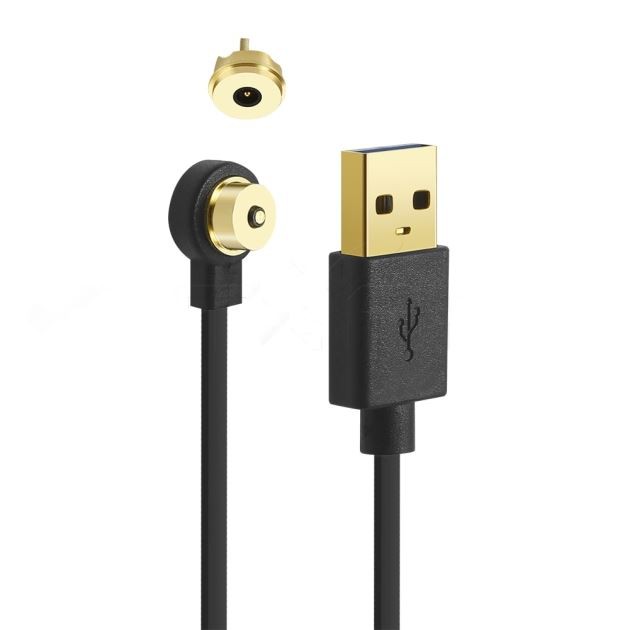

Zahtjevi za kontakt pogo pin konektora
Prvo, zahtjevi dizajna kraja kontakta:
je nestandardna vrsta kontakta. Dizajniran je prema zahtjevima kabela kompletnog stroja. Prvo se mora odrediti veličina priključnog kraja, oblik ugradnje proizvoda, način izgleda i specifikacija kabela. Kada se kabel ne može odrediti, načelo koje treba slijediti je projektirati rupu za ožičenje prema broju kontaktnog dijela. Otvor za ožičenje mora zadovoljavati zahtjeve žica velikog promjera žice. Omjer promjera jezgrene žice žice prema unutarnjem promjeru čašice za zavarivanje obično je 0,5-0,7; Prilikom spajanja žice, načelo projektiranja je da promjer jezgre kabela i spojna rupa kontakta moraju biti međusobno usklađeni, a omjer promjera jezgre žice žice i unutarnjeg promjera zavarivanja rupa je obično 0,6-0,8.
Drugo, zahtjevi obrasca za kontakt:
U pogo pin konektoru, kontakt je važan dio konektora, a njegova glavna funkcija je prijenos signala. U dizajnu konektora, kontakt se sastoji od dva dijela: spojnog kraja i repa. Spojni kraj obično se sastoji od elastičnih dijelova i krutih dijelova kako bi se osigurala pouzdanost kontakta između utikača konektora i utičnice; kraj kontakta može ostvariti kabelsku vezu između opreme, međusobnu vezu između tiskanih ploča ili kabela Međusobnu vezu između ploče i ploče koristi se u kabelskom spoju. Kraj terminala konektora ima tip žice za zavarivanje, tip žice za stiskanje i tip probijanja izolacije (IDC, tip namota bez lemljenja, koji se koristi na tiskanoj ploči, oblici povezivanja kontaktnih terminala uključuju ravno zavarivanje, zavarivanje na savijanje, površinsku montažu, i tip bez zavarivanja.
