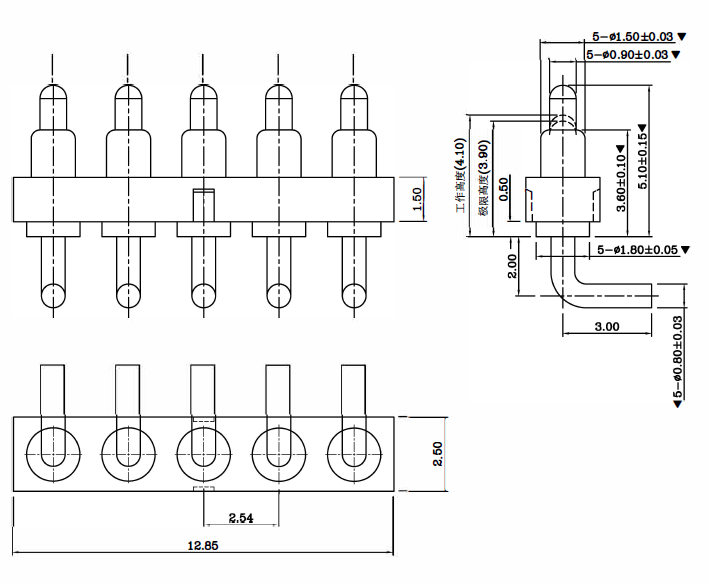

Right Angel 5PIN muški i ženski Pogo Pin konektor
Opružni naprstak je sonda tipa opruge koja se sastoji od tri bitna dijela igle, cijevi igle i opruge nakon što ih je zakovao precizni instrument. Naziva se i pogo igla, pogopin opružna elektroda, opruga opterećena ili pogopin. Dno igle opružnog naprstka obično je zakošene strukture.
Funkcija skošene strukture je osigurati da pogopin drži ruku u kontaktu s unutarnjom stijenkom cijevi igle dok radi, tako da struja uglavnom prolazi kroz pozlaćenu iglu i cijev igle kako bi se osigurala stabilnost i nisko impedancija pogopina.
Opružni naprsci općenito se koriste u preciznim spojevima u elektroničkim proizvodima kao što su mobilni telefoni, komunikacije, automobili, medicina, zrakoplovstvo itd.; budući da je opružni prsten izvrsna sonda, volumen se može učiniti vrlo malim, tako da može smanjiti troškove spajanja kada se koristi u preciznim konektorima. Smanjite težinu uređaja, uštedite prostor i uljepšajte izgled proizvoda (kao što su ultratanki mobiteli, pametni satovi, elektronske cigarete itd.).
Šest uobičajenih stilova i značajki pogopina:
Igla s ravnim dnom: dobra stabilnost, dno cijevi igle je s ravnim dnom, lako se lemi s PCB pločom
Plug-in pogopin: Na kraju cijevi igle nalazi se igla za pozicioniranje, a kada se zalemi na PCB ploču, neće biti odstupanja i učinak pozicioniranja je dobar;
Pogopin za savijanje: rep je savijen, pružajući dizajnerima više izbora u korištenju prostora;
Dvostruka glava: Dizajn dvostruke glave i dvostrukog djelovanja omogućuje inženjerima veću fleksibilnost prostora u dvosmjernoj vezi između ploča i ploča
Igla za lemljenje žice: pogodna za kraj kabela, lako se lemi sa žicom
Pogona s navojem: proizvodi s posebnim specifikacijama mogu zadovoljiti različite potrebe kupaca.
