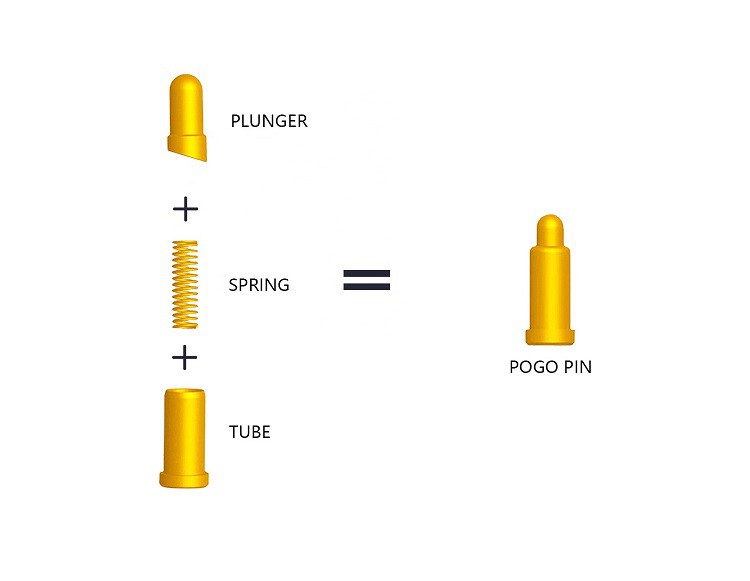

Struktura pogo pin konektora
S razvojem tržišta i nadogradnjom tehnologije proizvoda, sve je više potrošača ne samo ograničeno na višenamjensku funkciju proizvoda, nego također teži elegantnom izgledu i malom i tankom izgledu. Ali za proizvodnju i dizajn, takav je proizvod veliki izazov za sve inženjere elektroničkih proizvoda. Zbog strukturalnog dizajna prostora i standardnih specifikacija konektora, inženjerima je teško imati dobar izbor da ga dovrše. Osim toga, pogo igle imaju očite prednosti u smislu cijene montaže, vijeka trajanja, ciklusa uzorka i cijene u strukturnom prostoru.
Glavna funkcija pogo pina je prekomjerna struja, u rasponu od 20MA-10A. Uglavnom, postoje strogi propisi o promjeru, visini i zahtjevima za oblaganje pogo igle.

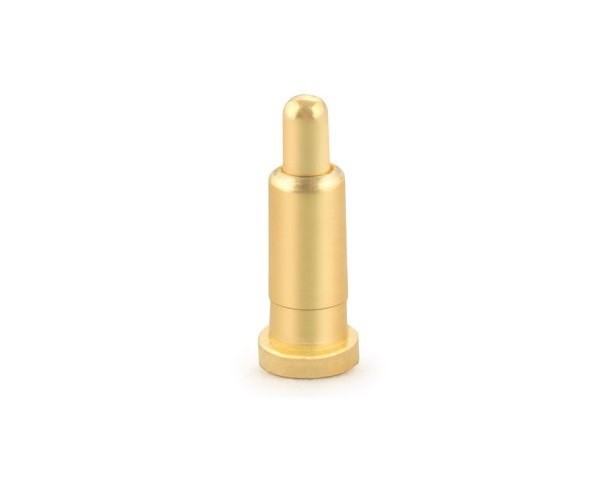

Pogo igla zahtijeva glatku površinu u malu okruglu hemisferu. Zahtjevi dizajna igle za POGOPIN pogo igle.

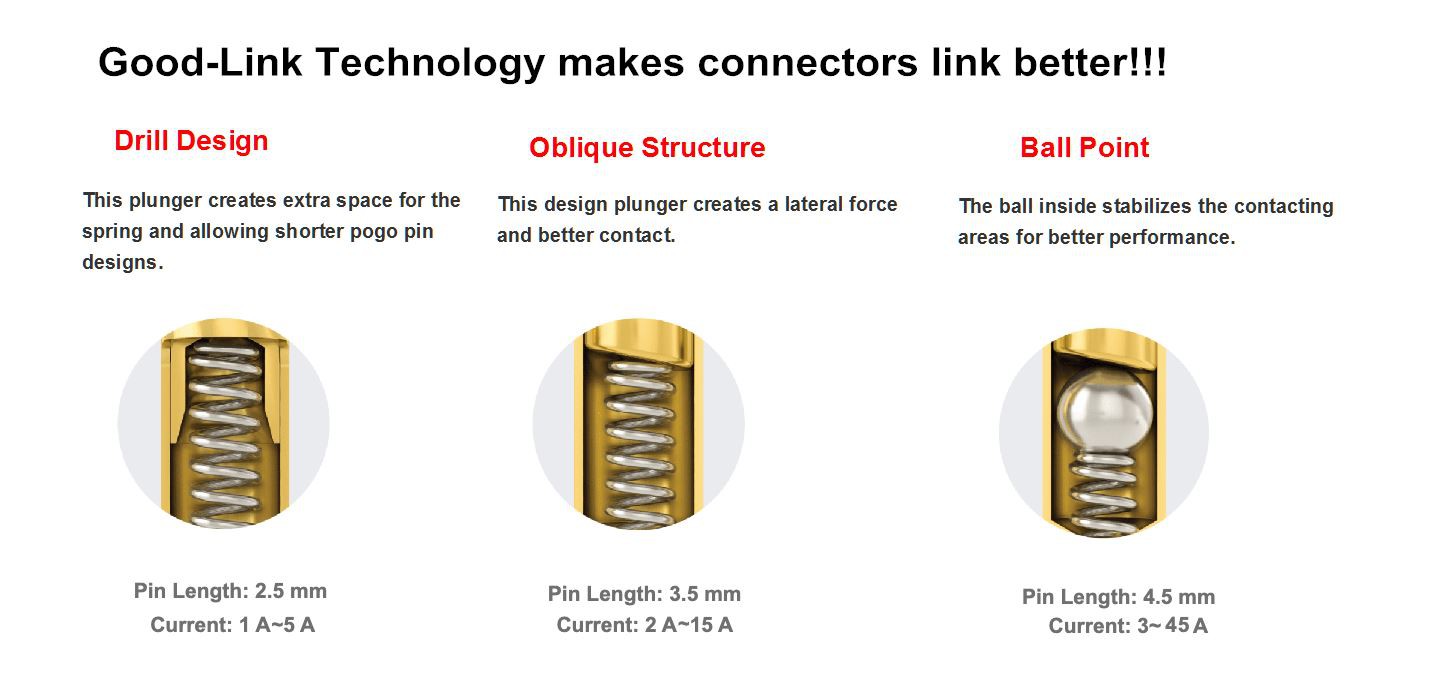

Zakošenost: Kako bi osigurao da je igla uvijek u kontaktu s cijevi igle tijekom rada, Tyco Hanze je izrezao kraj igle koji je u kontaktu s oprugom u kos. Ovaj koncept dizajna može osigurati nisku i stabilnu kontaktnu impedanciju kako bi se osigurala stabilna vodljivost proizvoda. Dizajn stražnjeg bušenja dobar je izbor za male konektore, koji mogu zadovoljiti zahtjeve kupaca za elastičnost
Duljina odgovarajuće opruge ovog dizajna može premašiti duljinu cijevi igle. U slučaju ograničenog prostora, dizajnom obrnutog bušenja može se dobiti stabilan elastični hod. Dizajn s ravnim dnom neće biti nedostupan zbog određenih uvjeta na strukturi igle i cijevi igle, zbog čega će struja proći kroz igličastu cijev, a stijenka iglene cijevi će ići ravno uz oprugu, što će uzrokovati prevelik otpor i pad napona u velikom luku.
