Od "izgleda" do "unutrašnjosti", sveobuhvatno razvrstajte sastav TWS slušalica
TWS slušalice su vrlo popularan proizvod na trenutnom tržištu potrošačke elektronike. Marke mobilnih telefona, tradicionalni proizvođači zvuka i nove marke TWS slušalica neprestano lansiraju nove proizvode. S poboljšanjem performansi proizvoda i kontinuiranim obogaćivanjem funkcija, prepoznat je od strane sve više potrošača, korisnička populacija se ubrzano popularizira, a tržište se nastavlja širiti.
Brzi razvoj TWS slušalica također je potaknuo brzi rast prodaje u srodnim industrijskim lancima kao što su glavni kontrolni čipovi, IC-ovi za upravljanje napajanjem, čipovi prijemnika za bežično punjenje, baterije za punjenje, baterije za slušalice i senzori. Kako bi se dodatno poboljšala tržišna konkurentnost, srodni proizvodi industrijskog lanca neprestano se nadograđuju, što je promicalo poboljšanje performansi, funkcije i kvalitete TWS slušalica i formiralo dobar krug za promicanje stabilnog i zdravog razvoja TWS slušalica. tržište.
I Love Audio Network nastavlja obraćati pozornost na tržište TWS slušalica, dijeli najnovije tržišne informacije i novosti o proizvodima za prijatelje u stvarnom vremenu, te je uzastopno objavio gotovo 300 izvješća o rastavljanju. I ovaj put, volim napraviti potpuni popis dijelova TWS slušalica za sve na temelju rastavljanja i vidjeti koliko je dijelova potrebno za izradu TWS slušalica~

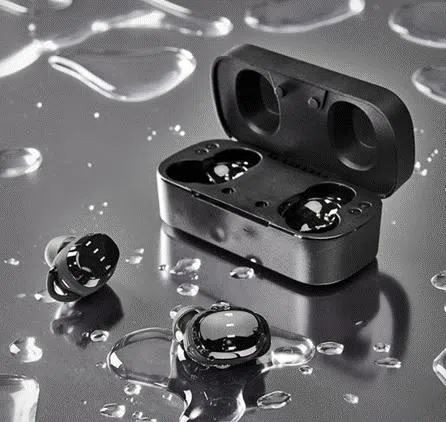

1. Tumačenje proizvoda TWS slušalica
TWS slušalice su True Wireless Stereo slušalice, koje u potpunosti napuštaju način žičane veze izvana, a uglavnom ostvaruju bežični prijenos putem Bluetooth tehnologije. Glavne funkcije su slušanje pjesama, razgovor, gledanje videa, igrice itd., a također ima veliki potencijal za nošenje multimedijskih portala u budućnosti.
Što se tiče oblika proizvoda, najvažnija značajka TWS slušalica je da dvije slušalice postoje neovisno, pri čemu niti žica nije povezana s ulaznim mobilnim uređajem niti žičanom vezom između dviju slušalica. U potpunosti izbjegava okove od žica i može se nositi na oba uha, donoseći vrlo fleksibilno i praktično iskustvo nošenja.

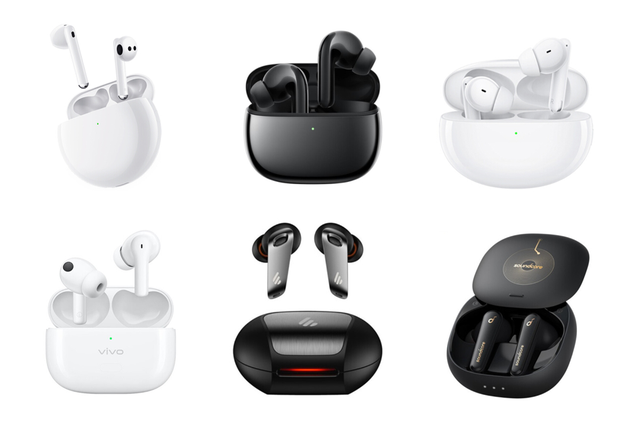

Što se tiče dizajna izgleda, glavni proizvodi na tržištu trenutno imaju dva oblika "ručka" i "tip graha". Neki proizvodi uglavnom na sportskom tržištu koriste stabilniju strukturu ušne kuke, kao i slušalice za koštanu provodljivost ispod Vas. Jedinstveni dizajn kopče za uho.
Osim praktičnog načina nošenja, još jedan od razloga brze popularnosti TWS slušalica je savršena suradnja između dodataka za mobitele i mobitela, kao i bogato funkcionalno iskustvo u usporedbi s tradicionalnim slušalicama.
Na početku svog rođenja, TWS slušalice bile su kritizirane zbog kvalitete zvuka, trajanja baterije, kašnjenja i drugih problema, ali praktično iskustvo nošenja te lagan i moderan dizajn bez ikakvih žica pridobili su prvu grupu korisnika. Kontinuiranim napretkom povezanih tehnologija, performanse TWS slušalica postupno su se poboljšavale, a skupina korisnika također se počela povećavati u velikoj mjeri.
U posljednje dvije godine dodavanje mnogih novih funkcija kao što su aktivno smanjenje buke, smanjenje buke poziva, prostorni zvučni efekti, bežično punjenje, način igre itd. dodatno je poboljšalo iskustvo korištenja TWS slušalica, a prodaja TWS slušalica su se brzo povećale. Trenutačno, hodajući ulicom i vozeći se javnim prijevozom, TWS slušalice postale su najpopularniji proizvodi poput mobilnih telefona.
Kao audio proizvoda, najosnovnija funkcija TWS slušalica i dalje je zadovoljavanje potreba korisnika za reprodukcijom glazbe u slobodnom vremenu i zabavi, na putu na posao, u uredu i drugim scenarijima. S porastom kratkih video platformi, primjena TWS slušalica u gledanju filmova također brzo raste.
Dodatak funkcije smanjenja buke poziva čini slušalice daleko od usta, ali također može pružiti jasan učinak poziva, plus praktično iskustvo poziva, što ga čini proizvodom koji moraju imati mnogi poslovni ljudi; a funkcija aktivnog smanjenja buke dodatno je poboljšana. Iskustvo korištenja TWS slušalica i dalje može korisnicima pružiti jasne audio i video efekte u bučnim okruženjima.
Sudeći prema trenutnom trendu funkcionalne primjene TWS slušalica, funkcije poput praćenja zdravlja i sporta također bi mogle biti opremljene u budućnosti. Također može postati neovisni proizvod s razvojem tehnologije, a reprodukcija zvuka može se izvoditi bez spajanja na kraj audio uređaja. I postanite pristupna luka Interneta stvari, proširujući scenarije bogatih aplikacija.
2. Tumačenje dijelova TWS slušalica
Od oblika proizvoda, dizajna izgleda i funkcionalne primjene TWS slušalica iznad, govorio sam o tome zašto su TWS slušalice postale sve popularnije posljednjih godina i postale su stvar koju ljudi moraju imati. Pogledajmo koji su dijelovi potrebni za izradu TWS slušalica od početka do kraja.

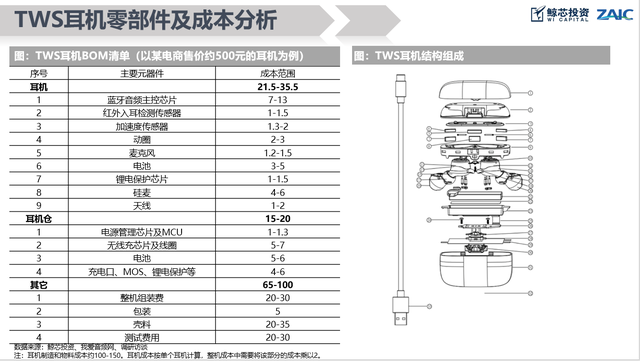

Trenutačno se glavni proizvodi TWS slušalica na tržištu uglavnom sastoje od kutije za punjenje i dvije lijeve i desne slušalice. Komponente kutije za punjenje, osim kućišta, uglavnom uključuju čip za upravljanje napajanjem i MCU, bateriju, sučelje za ulaz napajanja, IC za zaštitu litijske baterije, MOS, prihvatnu zavojnicu i čip za bežično punjenje (podržava funkciju bežičnog punjenja), kao i nošenje i povezivanje ovih komponenti PCB ploča, FPC kabela i žica itd.
Glavne komponente slušalica uključuju zvučnike, baterije, mikrofone, antene, senzore za otkrivanje u ušima, senzore dodira, senzore ubrzanja, Bluetooth glavni kontrolni čip za zvuk, čip za smanjenje buke (podržava aktivno smanjenje buke), IC zaštitu od litijske baterije, programsku memoriju , itd. Budući da postoje dvije slušalice, sve komponente moraju biti konfigurirane u paru.
1. Dodaci za TWS slušalice

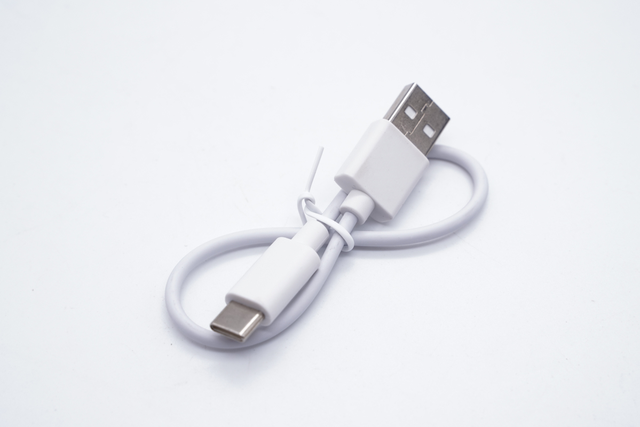

Kabel za punjenje
Većina trenutačnih glavnih TWS kabela za punjenje slušalica ažurirana je na Type-C sučelja za punjenje, a samo nekoliko starih proizvoda još uvijek koristi Micro USB sučelje. Type-C kabel za punjenje kompatibilan je s mobilnim uređajima kao što su Android telefoni, računala i tableti. Za izvođenje je potreban samo jedan set uređaja za punjenje, što poboljšava praktičnost.

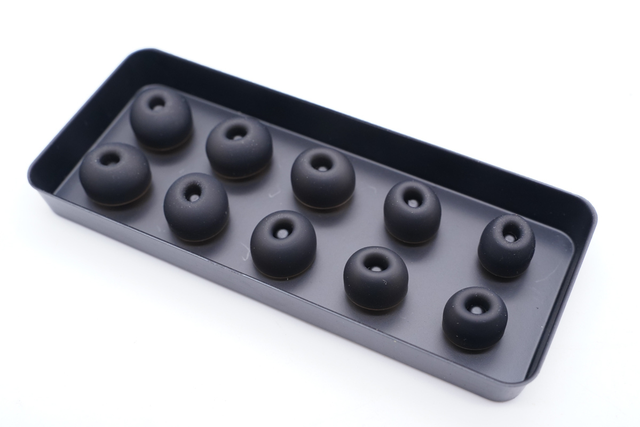

čepići za uši
Čepići za uši standardni su dodaci za slušalice koje se stavljaju u uho. Čepići za uši prodiru duboko u ušni kanal, tvoreći zatvoreni prostor u ušnom kanalu, poboljšavajući učinak smanjenja buke, pružajući impresivnije iskustvo slušanja i poboljšavajući stabilnost pri nošenju.
Trenutačne mainstream TWS slušalice uglavnom su opremljene velikim, srednjim i malim veličinama kako bi zadovoljile ušne kanale različitih korisnika. Međutim, postoji i mnogo proizvoda robne marke opremljenih čepićima za uši u više veličina kako bi dodatno poboljšali korisničko iskustvo nošenja.
2. TWS kutija za punjenje slušalica
kalup
Kalup je vrlo važan dio procesa dizajna TWS slušalica. Za razliku od slušalica drugih proizvođača, koje mogu koristiti relativno jeftine muške kalupe, slušalice robnih marki uglavnom se prilagođavaju ili kupuju izravno, čime se stvara razlika u odnosu na druge proizvode. Poboljšati konkurentnost.
Razvoj kalupa za slušalice će varirati u cijeni prema različitim zahtjevima proizvoda, u rasponu od osnovnih 500,000 do 1 milijun i 2 milijuna. Kvaliteta kalupa izravno utječe na stabilnost performansi proizvoda i korisničko iskustvo.
Osovina poklopca kutije za punjenje, magnet
Struktura osovine kutije za punjenje i magnet se uglavnom koriste u strukturi poklopca prekidača kutije za punjenje u TWS slušalicama. Njih dvoje igraju komplementarnu ulogu. Sa Hall elementom također je ostvarena funkcija automatskog spajanja/isključivanja slušalice.
Vodeći proizvodi srednje do visoke klase relativno su dobri u tom pogledu i općenito koriste odvojenu strukturu metalne osovine za poboljšanje čvrstoće i vijeka trajanja. S privlačenjem/odbijanjem magneta, prekidač djeluje glatko i udobno, nije ga lako automatski zatvoriti, a struktura je vrlo stabilna nakon zatvaranja poklopca. Niskobudžetni proizvodi uglavnom koriste integriranu strukturu osovine, koja se lako automatski otvara i zatvara, a neki proizvodi imaju labavu strukturu.
PCB tiskana ploča
Tiskane pločice, poznate i kao tiskane pločice, nositelji su električnih veza za elektroničke komponente. TWS slušalice nisu iznimka. Glavna prednost korištenja tiskanih ploča je uvelike smanjiti pogreške u ožičenju i montaži te poboljšati razinu automatizacije i proizvodnog rada.

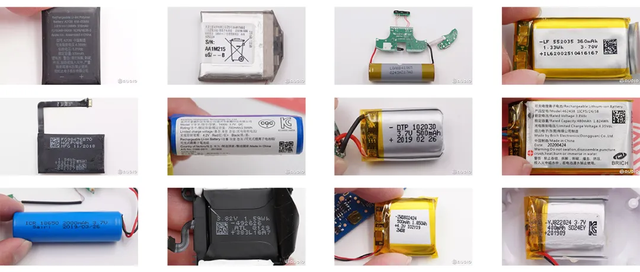

Baterija
Baterije u TWS kutiji za punjenje slušalica obično su polimerne baterije s mekim pakiranjem, koje se uglavnom dijele na dvije vrste: kvadratne baterije s mekim pakiranjem i cilindrične baterije, koje su odgovorne za pružanje rezervne energije za bateriju slušalice i unutarnji krug kutija za punjenje. Pod normalnim okolnostima, samo jedna baterija koristi se u kutiji za punjenje, a kapacitet je 300-600mAh. No trenutno su neki proizvodi počeli koristiti rješenje s dvije baterije, što može bolje iskoristiti unutarnji prostor, povećati kapacitet baterije i time produžiti ukupni vijek baterije.
sučelje za punjenje

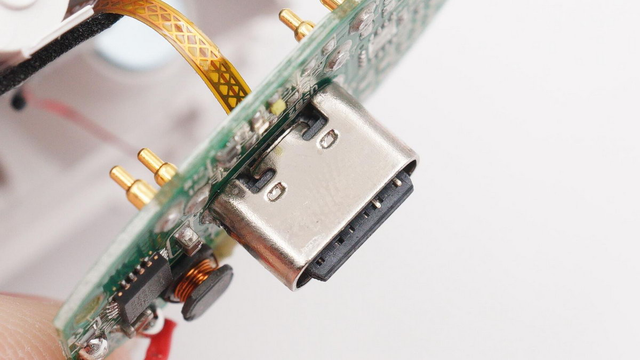

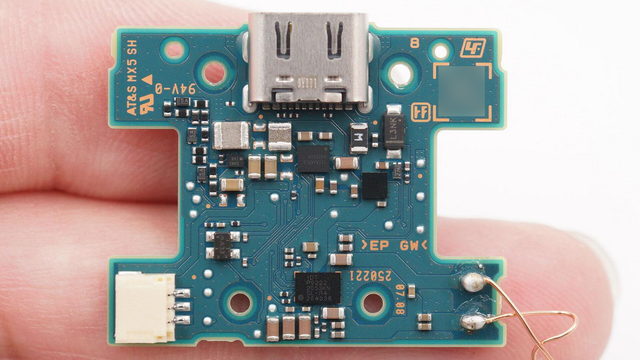

USB Type-C je najnoviji standard oblika USB sučelja. Sučelje Type-C ima prednosti male veličine i može se koristiti bez obzira na prednju i stražnju stranu. Ima veliku svestranost na trenutnom tržištu potrošačke elektronike. Stoga su novi proizvodi TWS slušalica ažurirani na Type-C sučelje, a samo nekoliko starih proizvoda u prodaji ima Micro USB sučelje.

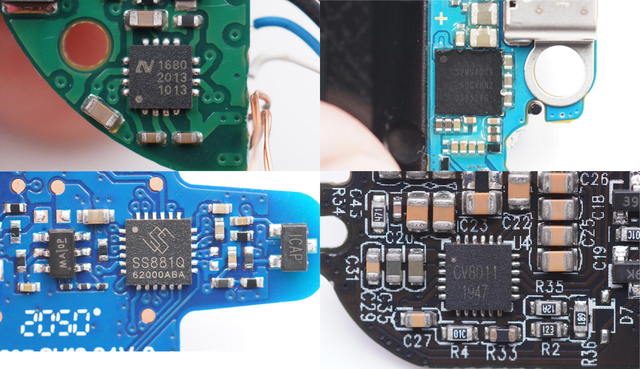

čip za upravljanje napajanjem
Čip za upravljanje napajanjem instaliran je u TWS odjeljku za slušalice, koji uglavnom ima dvije uloge: jedna je odgovorna za punjenje baterije unutar odjeljka za punjenje, a druga je odgovorna za povećanje snage baterije unutar odjeljka za punjenje za punjenje slušalica. . Osim toga, također je potrebno implementirati sigurnosnu zaštitu kako bi se spriječilo prekomjerno punjenje, prekomjerno pražnjenje, prekomjerna struja, kratki spoj i druge zaštitne funkcije ugrađene litijske baterije.
Čipset za upravljanje napajanjem uključuje čip za punjenje, pojačivač sinkronog ispravljača, regulator napona s niskim ispadom, prekidač opterećenja, ulazni prenapon, zaštitni čip za prekostruju, itd. Postoje tri uobičajena načina rada čipova za upravljanje napajanjem: tradicionalno rješenje PMIC plus opće namjene MCU, potpuno integrirano rješenje punjača plus boost plus MCU s jednim čipom i rješenje punjača s jednim čipom plus MCU i plug-in boost.
Pretinac za punjenje MCU
MCU je mikrokontrolna jedinica (Microcontroller Unit). Glavne funkcije spremnika za punjenje TWS slušalica MCU su: upravljanje punjenjem (punjenje plus pojačanje), interakcija između spremnika i slušalica (komunikacija, Bluetooth međusobno povezivanje) i interakcija između spremnika i mobilnog telefona (precizno napajanje The pop -up prozor prikazuje, koristite Bluetooth za transparentan prijenos podataka), bežično punjenje.
Čip za zaštitu litijske baterije
Čip za zaštitu litijske baterije uglavnom ostvaruje zaštitu od prekomjernog punjenja, prekomjernog pražnjenja i prekomjerne struje baterije otkrivanjem napona i struje baterije kako bi se osigurala sigurna i stabilna uporaba.

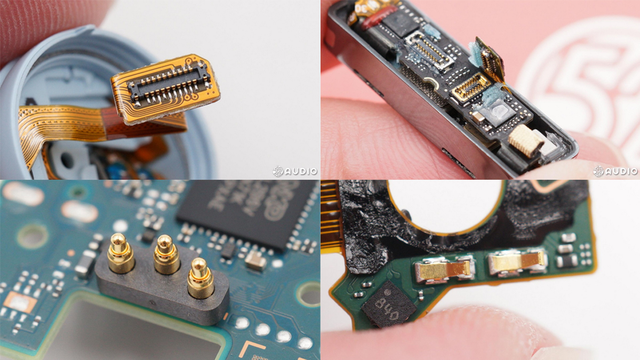

Konektor: BTB konektor, metalna kupola, metalni pogo pin
Konektor je uređaj koji povezuje različite komponente u TWS slušalicama. Povezivanjem ovih konektora, TWS slušalice mogu ostvariti operaciju povezivanja između različitih komponenti. Trenutno, proizvodi koji se koriste u TWS slušalicama uglavnom uključuju BTB konektore, metalne šrapnele, metalne naprstke, itd. Prema različitim povezanim komponentama, koriste se najprikladniji proizvodi, koji smanjuju rad i lako ih je otkriti.
Zavojnica prijemnika bežičnog punjenja (podržava proizvode za bežično punjenje)
Bežično punjenje značajka je koju će imati mnogi vodeći proizvodi srednje i visoke klase, pružajući korisnicima praktičnije iskustvo. Modul za bežično punjenje uglavnom se sastoji od prihvatne zavojnice za bežično punjenje i prijemnog čipa.
Odašiljačka zavojnica bežičnog punjača generira određenu struju u prijamnoj zavojnici kroz učinak elektromagnetske indukcije na temelju određene frekvencije izmjenične struje, za prijenos električne energije od odašiljačke do primateljske strane, s prijemnim čipom za bežično punjenje. , a zatim punjenje baterije u TWS kutiji za punjenje koju pokreće.
Čip za bežično punjenje (podržava proizvode za bežično punjenje)
Čip za bežično punjenje je čip za upravljanje napajanjem za bežično ulazno napajanje. Integrira jedinicu za punjenje te funkcije upravljanja napajanjem i zaštite. Opremljen je prihvatnom zavojnicom za bežično punjenje kako bi se ostvarila funkcija bežičnog punjenja za TWS kutiju za punjenje slušalica.
Hall element

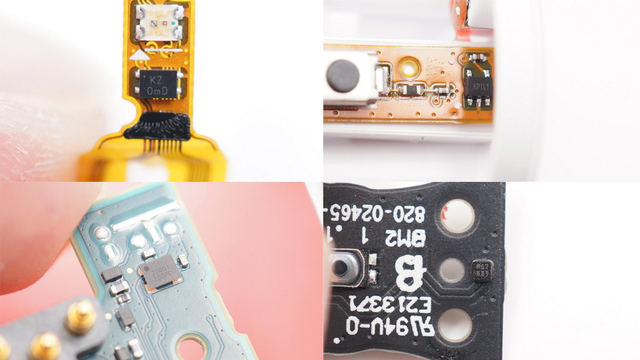

Hall koji se koristi u TWS slušalicama uglavnom ima funkciju automatskog spajanja i automatskog odspajanja poklopca prekidača, što je vrlo praktična dodatna podrška za TWS slušalice. Hallov element osjeća promjene magnetskog polja kada se poklopac kutije za punjenje otvori i zatvori, a zatim obavještava MCU kutije za punjenje i slušalice da se upare ili odspoje s povezanog uređaja.
Svjetlosni indikator
Svjetlo indikatora koristi se za TWS kutiju za punjenje slušalica za povratne informacije o preostaloj snazi, statusu punjenja i drugim funkcijama, koje se uglavnom razlikuju po broju, različitim bojama i frekvenciji treperenja.
3. Slušalice
Komponente kao što su kalupi, magneti, PCB-ovi, konektori, LED indikatori, IC-ovi za punjenje i IC-ovi za zaštitu litijske baterije u slušalicama imaju iste funkcije kao i oni u kutiji za punjenje i neće biti opisani u nastavku. Uglavnom da vidim koje su različite komponente iz kutije za punjenje~
kalup
TWS kalup za slušalice spomenut je gore, pa neću ulaziti u detalje ovdje. Razlika u odnosu na kutiju za punjenje je u tome što su slušalice podijeljene na lijeve i desne uši, a zbog različitih smjerova nošenja lijevog i desnog uha, lijevu i desnu olivu potrebno je razvijati odvojeno, a većina njih je simetričnog dizajna. .
zvučna jedinica
U TWS slušalicama, zvučna jedinica ima ulogu pretvaranja električnih signala u zvučne signale, uglavnom uključujući pokretnu zavojnicu i pokretno željezo. Ove dvije sondne jedinice kombinirat će se ili koristiti neovisno. Broj jedinica koje se koriste povećavat će se ili smanjivati u skladu sa zahtjevima za kvalitetu zvuka slušalica, kao što su različita rješenja kao što su jednostruka zavojnica, glačalo jednostrukog djelovanja i glačalo dvostrukog djelovanja. Osim toga, na tržištu su se pojavila nova rješenja kao što su prstenasti željezni moduli i pokretni porculanski zvučnici.
MEMS mikrofon

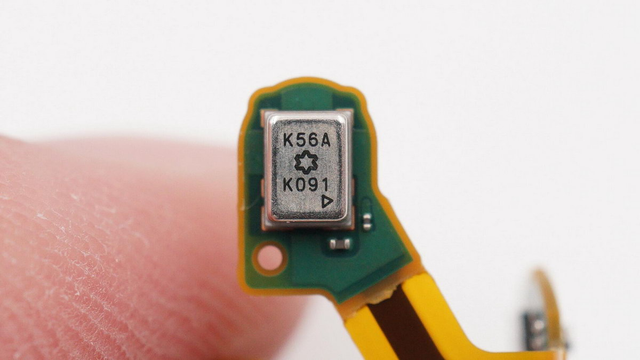

MEMS mikrofon je akustični senzor koji koristi MEMS tehnologiju za pretvaranje akustičnih signala u električne signale. Njegova funkcija u TWS slušalicama uglavnom je hvatanje zvuka. Uz algoritme za smanjenje buke, korisnicima pruža jasne efekte glasovnog poziva i točnu umjetnu inteligenciju. Glasovna kontrola i aktivno poništavanje buke.
Baterija
Obje slušalice TWS slušalica zahtijevaju ugrađene baterije. Kako bi se prilagodile različitim oblicima slušalica, baterije se uglavnom dijele na tri vrste. Postoje tri vrste polimernih mekih baterija, gumbastih baterija i igličastih baterija, koje su prikladne za različite dizajne izgleda, s kapacitetom od 30-60mAh, a koriste se za unutarnje strujne krugove, zvučnike i druge komponente.

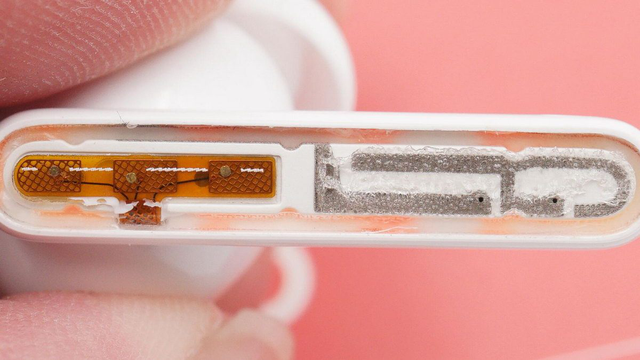

Bluetooth antena
Antena je jedna od važnih funkcionalnih komponenti TWS slušalica za postizanje bežične veze. On uglavnom pretvara visokofrekventnu strujnu energiju koju emitira Bluetooth čip u elektromagnetske valove za zračenje ili pretvara svemirske elektromagnetske valove u energiju visokofrekventne struje i šalje je prijemniku. Glavne Bluetooth antene koje se koriste u TWS slušalicama uključuju tiskane antene, FPC antene, keramičke antene i LDS antene.
Senzor za detekciju u uhu

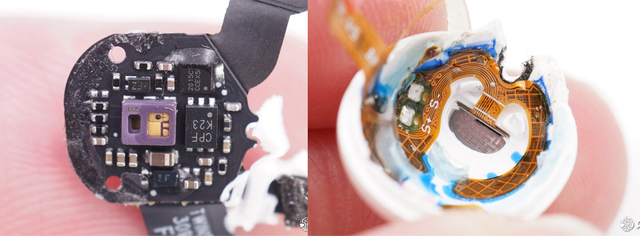

Detekcija u uhu u TWS slušalicama ostvaruje automatsku pauzu kada se slušalica ukloni, a funkcija reprodukcije automatski se nastavlja kada se slušalica nosi. Također se koristi za identifikaciju pojedinačnog/binauralnog načina nošenja za prebacivanje i prebacivanje između slušalice i slušalice mobilnog telefona tijekom poziva. Trenutne TWS slušalice uglavnom su izrađene optičkim infracrvenim laserom i kapacitivnom indukcijom.
kapacitivni senzor dodira
Trenutačno, na tržištu TWS slušalica, kontrola rada slušalica uglavnom se sastoji od tri metode: fizičke tipke, tipke na dodir i tipke osjetljive na pritisak. Dodirni gumbi trenutno su najčešće korišteno rješenje, koje može podržati više načina upravljanja jednim klikom, dvostrukim klikom, trostrukim klikom, dugim pritiskom i klizanjem. Kapacitivni senzor dodira je komponenta koja mu pruža podršku, s IC detekcijom dodira, kako bi se postigla precizna kontrola raznih funkcija.
čip za detekciju dodira

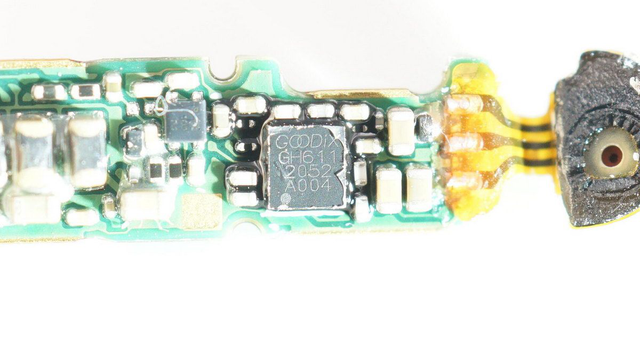

IC za detekciju dodira spomenut je u kapacitivnom senzoru za dodir. Uglavnom se koristi u TWS slušalicama za otkrivanje promjene stanja senzora, izvješćivanje o tome glavnom kontrolnom čipu, a zatim upravljanje različitim funkcijama pomoću glavne kontrole. Trenutačno mnogi glavni kontrolni čipovi imaju integrirane funkcije detekcije dodira.
Senzor osjetljiv na pritisak (podržava proizvode s gumbima osjetljivim na pritisak)
Senzor tlaka je interaktivni način najnovije aplikacije na TWS slušalicama, koji ostvaruje kontrolu različitih funkcija osjetivši promjenu tlaka. Ima preciznost blizu fizičkog gumba, ali ne treba otvarati rupe. U usporedbi s tipkom na dodir, kontrola je preciznija i izbjegava efekt stetoskopa uzrokovan slučajnim dodirom i kuckanjem.
Čip osjetljiv na pritisak (podržava ključne proizvode osjetljive na pritisak)
Slično gore spomenutom čipu za detekciju dodira, uglavnom se koristi u proizvodima s TWS slušalicama koje podržavaju gumbe osjetljive na pritisak. Koristi se za otkrivanje statusa senzora tlaka i javljanje glavnom upravljaču za upravljanje raznim funkcijama.
senzor koštane vodljivosti
Senzori koštane vodljivosti uglavnom se koriste u nekim proizvodima srednje do visoke klase. Oni uglavnom koriste vibraciju kako bi utvrdili je li to glavni ljudski glas. Koriste se za smanjenje šuma u pozivima. Signal vibracije kosti kombiniran je sa signalom mikrofona kako bi se poboljšala jasnoća poziva; koristi se za glasovnu interakciju, funkcija glasovnog buđenja za smanjenje problema s lažnim okidanjem koji mogu biti uzrokovani vanjskim zvukovima, poboljšava
Senzori koštane vodljivosti uglavnom se koriste u nekim proizvodima srednje do visoke klase. Oni uglavnom koriste vibraciju kako bi utvrdili je li to glavni ljudski glas. Koriste se za smanjenje šuma u pozivima. Signal vibracije kosti kombiniran je sa signalom mikrofona kako bi se poboljšala jasnoća poziva; koristi se za glasovnu interakciju. Funkcija glasovnog buđenja smanjuje probleme s lažnim okidanjem koji mogu biti uzrokovani vanjskim zvukovima i poboljšava točnost interakcije.
Bluetooth audio SoC

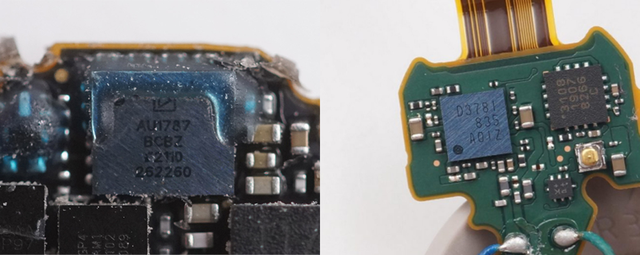

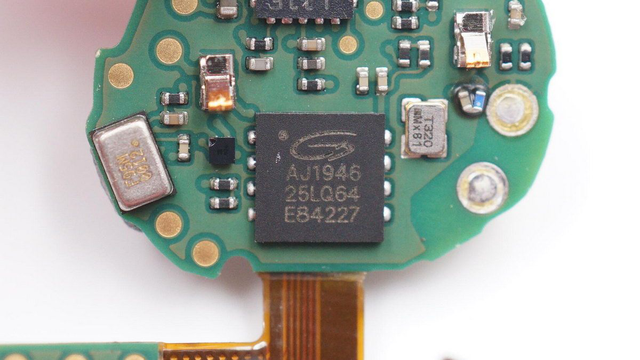

Bluetooth glavni kontrolni čip za audio je najvažnija komponenta u TWS slušalicama. To je osnova za TWS slušalice za realizaciju funkcija kao što su bežična veza, obrada zvuka, upravljanje napajanjem slušalica i inteligentna interakcija. Njegov status je ekvivalentan CPU procesoru u mobilnom telefonu. Slušalice su uglavnom povezane s mobilnim telefonom i drugim uređajima za reprodukciju putem Bluetooth tehnologije, a audio signal koji šalje terminal prenosi se na dvije slušalice u isto vrijeme putem praćenja, prosljeđivanja, dvokanalne veze i drugih načina za formiranje stereo sustav.
Čip za smanjenje buke
Čip za smanjenje buke uglavnom se koristi u proizvodima za slušalice TWS koji podržavaju funkciju aktivnog smanjenja buke. Koristi se za obradu vanjskog signala šuma koji prikuplja mikrofon. Nakon obrade izlazi odgovarajući obrnuti zvučni val, a zatim zvučnik emitira obrnuti zvučni val kako bi poništio šum. Međutim, kako glavni kontrolni čip počinje integrirati funkciju aktivnog smanjenja buke, nezavisni vanjski čip za smanjenje buke koristi se sve rjeđe.
skladištenje
Budući da se TWS slušalice trenutno uglavnom koriste s mobilnim uređajima kao što su mobilni telefoni, računala i tableti, nema potrebe za pohranom velikog kapaciteta unutra. Memorija u TWS slušalicama uglavnom se koristi za pohranu informacija o Bluetooth uparivanju i raznih unaprijed postavljenih funkcija. Trenutačno je većina proizvoda također integrirana u glavni kontrolni čip.
3. Sažetak
Za razliku od proizvoda za mobilne telefone, izuzetan i kompaktan dizajn TWS slušalica onemogućuje običnim potrošačima da ih sami rastave i samostalno saznaju koje se konfiguracije koriste unutar proizvoda i koje funkcije odgovaraju. Na temelju gotovo 300 izvješća o rastavljanju TWS slušalica, ovaj put I Love Audio.com to je razvrstao do detalja za sve. Iako može biti propusta, nadam se da može pomoći nekim prijateljima koji žele znati više.
TWS slušalice mogu postati vrlo popularan proizvod na trenutnom potrošačkom tržištu, a njihove interne konfiguracije pružaju snažnu podršku za njih. A zbog ograničenja volumena, proizvod treba vrlo visoku razinu integracije kako bi ostvario primjenu različitih funkcija. „Iako je vrabac malen, ima sve unutarnje organe“ može vrlo slikovito opisati unutarnju strukturu i konfiguraciju TWS slušalice.
S brzim razvojem TWS slušalica i kontinuiranim napretkom tehnologije, kao što je čip za upravljanje napajanjem u kutiji za punjenje i glavni kontrolni Bluetooth SoC u slušalici, okolni mali uređaji se neprestano integriraju, a razina integracije se stalno poboljšava , čime kvaliteta proizvoda postaje pouzdanija. Kontrola i stabilnost također su bolji. S druge strane, funkcije TWS slušalica postupno se obogaćuju, a visoko integrirana interna konfiguracija također pruža prostor za primjenu novih funkcija u budućnosti.
Sa stajališta krajnjeg korisnika, to znači da je kvaliteta zvuka poboljšana, kašnjenje smanjeno, trajanje baterije dulje, a korisničko iskustvo sve bolje i bolje. Uz kontinuirano obogaćivanje novih funkcija kao što su aktivno smanjenje buke i praćenje sportskog zdravlja, scenariji primjene neprestano se proširuju, dodatno poboljšavajući korisničko iskustvo.
