Koje su tehnike proizvodnje Spring Pogo Pin?
Pogo pin je osnovna komponenta preciznih konektora koji se koriste u komunikacijskim baznim stanicama ili terminalima, automobilima, bespilotnim letjelicama, industriji, zrakoplovstvu i drugim poljima. I signali i struja mogu se prenijeti kroz pogo pin. Razvojem društva sve više proizvoda zahtijeva prijenos velike struje, brzo punjenje, a čak i neki proizvodi imaju zahtjeve za zaštitu od munje, pa je strujni otpor opružnog naprstka sve veći, pa je njegova tehnologija proizvodnje Koje? Hajde da' pogledamo zajedno.

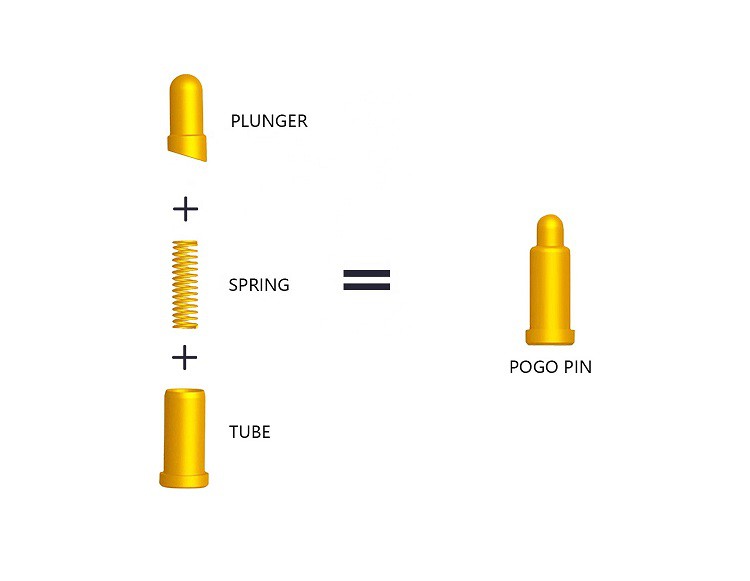

Nekoliko tehnika izrade postojećeg opružnog naprstka:
1. Opružni naprstak s ravnim dnom: igla ove strukture je ravnog dna, jednostavna je za obradu, niža je cijena, a koaksijalnost cijevi igle je bolja, ali postoji veći rizik da igla ne dođe u kontakt s cijevi igle i rizik od nestanka struje, a kontaktna impedancija proizvoda Također je vrlo velika. Proizvodi s ovom strukturom općenito se koriste samo u slučajevima kada su zahtjevi za proizvodom vrlo niski, a struja vrlo mala. Sada obične velike tvrtke nisu usvojile ovaj strukturirani proizvod.
2. Naprstak s oprugom s presječnim kosom: Igla ove strukture je rezana kosina, obrada je komplicirana, cijena je visoka, a koaksijalnost igle i cijevi igle je loša, ali igla proizvoda i cijev igle su u dobar kontakt, a kontaktna impedancija je također vrlo mala. Glavni razlog je što je opruga suprotno. Elastičnost igle ima bočnu komponentu sile, što čini iglu i cijev igle stabilnim u kontaktu. Ova struktura se široko koristi u tvornicama opružnih naprstaka, a koristi se samo u malim i srednjim trenutnim situacijama.
3. Naprstak opruge od čelične kuglice: Igla ove strukture ima izrezanu kosinu, a ispod nje je dodana čelična kugla. Struktura je komplicirana za obradu, cijena je visoka, koaksijalnost igle i cijevi igle je loša, a cijev igle zauzima puno prostora, ali igla proizvoda i cijev igle su u dobrom kontaktu, a kontaktna impedancija je također vrlo mala. Glavni razlog je taj što opruga ima stranu elastičnosti igle. Sila komponente u smjeru igle čini iglu i cijev igle stabilnim u kontaktu. Čelična kugla također dodaje kanal za protok struje. Ova struktura se široko koristi u tvornicama opružnih naprstaka, a koristi se samo u situacijama kada je struja srednja i velika.
4. Opružni naprstak s unutarnjim rukavom: Igla ove strukture je izrezana kosina, a ispod nje je dodan unutarnji rukav. Struktura je komplicirana za obradu, cijena je visoka, a koaksijalnost cijevi igle je loša, a prostor koji zauzima iglana cijev je manji od onog kod čelične kuglice, ali igla proizvoda i cijev igle su u dobar kontakt s cijevi igle, a kontaktna impedancija je također vrlo mala. Glavni razlog je elastična sila opruge na iglu. Postoji bočna komponenta sile koja čini iglu i cijev igle stabilnima u kontaktu. Unutarnji rukavac također dodaje kanal za protok struje. Ova struktura se široko koristi u tvornicama opružnih naprstaka, a koristi se samo u situacijama kada je struja srednja i velika.
Gornji sadržaj daje vam detaljan uvod u tehnologiju proizvodnje pogo igala, nadajući se da će vam pomoći razumjeti i razumjeti ovaj aspekt.
