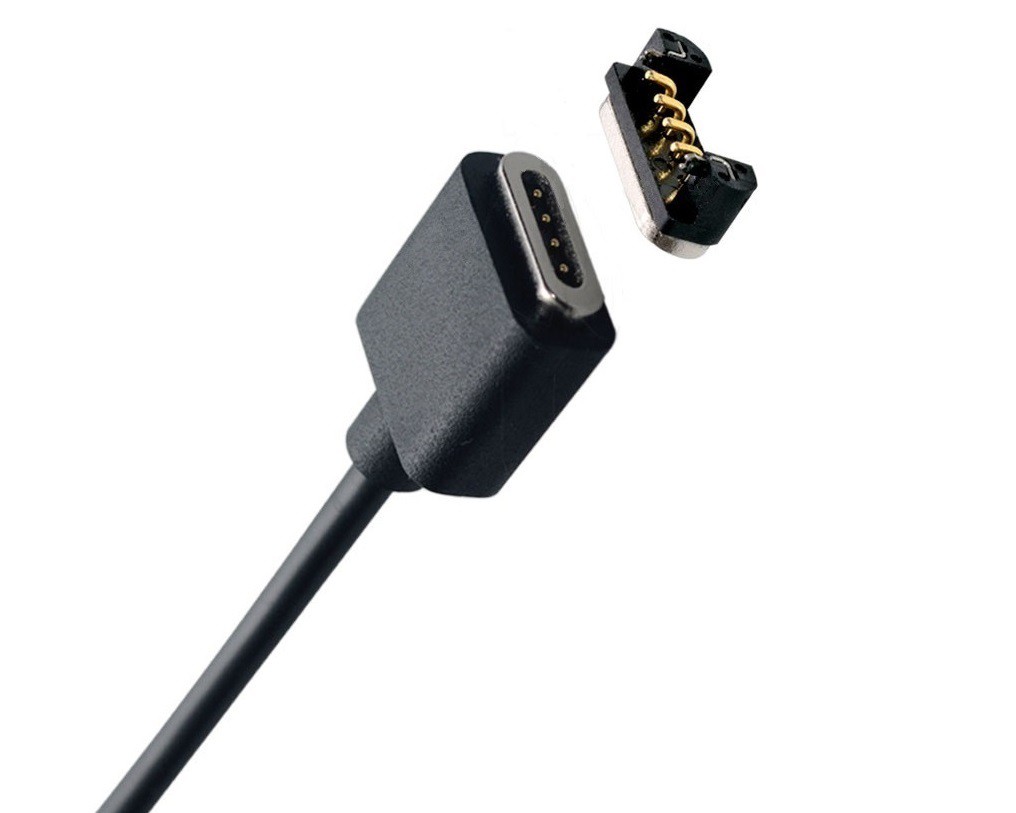

Što je Pogo pin magnetni konektor?
Pogo pin magnetni konektor se također naziva magnetni konektor, magnetni konektor, magnetni konektor, magnetni konektor, magnetna glava za punjenje itd.; to je konektor koji se široko koristi u elektroničkoj opremi, uglavnom se sastoji od PogoPina i magneta. Priključak. Dizajn strukture magneta i magneta koji dodiruje i privlači ima veliku adsorpcijsku silu, što je prikladno za male strukture i lagane i tanke proizvode.
Magnetni konektor uključuje muški krajnji sklop i ženski krajnji sklop koji može biti koaksijalan s muškim krajnjim sklopom. Muški krajnji sklop uključuje prvi gumeni dio vanjskog prstena, prvi gumeni dio prstena, prvi prstenasti magnet i dvije muške PIN igle. Prvi prstenasti magnet postavljen je između gumenog dijela vanjskog prstena i gumenog dijela prvog unutarnjeg prstena, a dvije muške PIN igle prolaze kroz prvi gumeni dio unutarnjeg prstena; a ženski krajnji sklop uključuje drugi gumeni dio vanjskog prstena, drugi gumeni dio s dva unutarnja prstena, drugi prstenasti magnet i dva ženska PIN igla, drugi prstenasti magnet je raspoređen između drugog vanjskog prstenastog gumenog dijela i drugog unutarnjeg prstena gumeni dio, a dva gumena dijela unutarnjeg prstena prolaze kroz žensku PIN iglu, a prvi prstenasti magnet će odgovarati drugom prstenastom magnetu, a suprotni kraj drugog prstenastog magneta ima suprotan polaritet. Dvije muške PIN igle odgovaraju dvije ženske PIN igle, a jedan kraj ženske PIN igle ima slijepu rupu za umetanje muške PIN igle.
Prethodni magnetni konektor uključuje izolacijsko tijelo, mnoštvo terminala i magnetska tijela raspoređena na izolacijskom tijelu. Prednja površina izolacijskog tijela ima površinu za spajanje, a spojna površina je raspoređena jedna uz drugu s nekoliko terminalnih utora koji prodiru u izolacijsko tijelo. Svaki terminalni utor raspoređen na spojnoj površini glavnog tijela ima krug utora u obliku slova U raspoređenih oko terminala. Utor izolacijskog tijela koji odgovara magnetskom tijelu je blok u obliku slova U, a magnetsko tijelo je sadržano u tijelu. U spremniku koji sadrži. Magnetni konektor ove vrste konstrukcije ima veliku strukturu, visok profil i malu usisnu silu. Nije prikladan za neke male strukture, a nije prikladan za lakše i tanje proizvode.
