Predstavljanje prave bežične (TWS) Bluetooth antene za slušalice

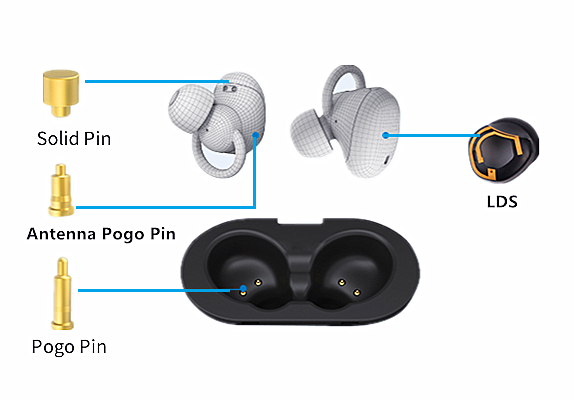

Posljednjih godina tržište pravih bežičnih (TWS) Bluetooth slušalica bilo je iznimno vruće, a razni proizvođači mobilnih telefona lansirali su vlastite proizvode s TWS slušalicama; dovoljno je pokazati važnost koja se pridaje ovom tržištu. U prošlom smo članku predstavili iglu za punjenje u odjeljku za punjenje prave bežične (TWS) slušalice. Danas ćemo ukratko predstaviti antenski dio. Razgovarat ćemo o važnosti antene u TWS slušalicama, uvođenju Bluetooth antene TWS slušalica i o tome kako odabrati tri prilikom dizajniranja TWS slušalica. S jednog aspekta, podijelite ulogu, tipove i izbore dizajna Bluetooth antene za TWS slušalice.
Važnost TWS antena za slušalice
Od staromodnih radija do sadašnjih pametnih zvučnika, od "velike braće" do pametnih telefona, od tradicionalnih Bluetooth slušalica do TWS pravih bežičnih slušalica. U razvoju tehnologije potrošačke elektronike, antena je važan firmware. S rođenjem koncepta interneta svega, uloga antene postala je još važnija za pametne domove, pametna vozila i pametne nosive uređaje koje povezuje i kontrolira jedan stroj.
TWS slušalice su istinske bežične stereo slušalice. Glavna metoda upotrebe je povezivanje s mobilnim uređajima kao što su mobilni telefoni i računala preko Bluetooth radio frekvencije i zatim prijenos audio informacija u slušalice, a zatim ih dekodirati i poslati na kraj slušalica. U ovom procesu, Bluetooth antena mora djelovati kao "toranj" za komunikaciju između dviju strana i obavljanje zadataka slanja i primanja. Stoga se u TWS slušalicama Bluetooth čip i Bluetooth antena međusobno nadopunjuju kako bi se ostvarila bežična reprodukcija glazbe i izbjegle okove žica.
Predstavljanje Bluetooth antene za TWS slušalice

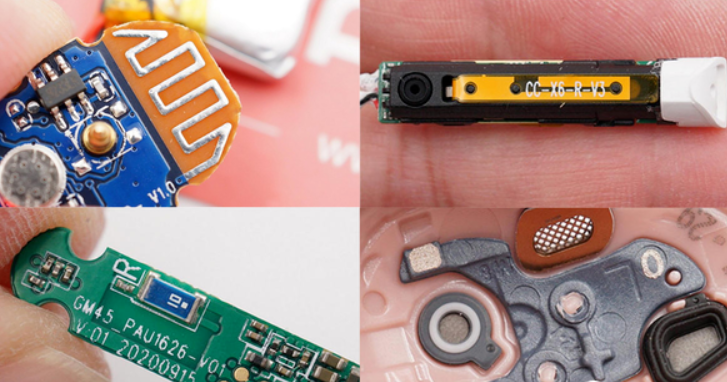

Kao važan firmware TWS slušalica, trenutni razvoj Bluetooth antene je relativno zreo. Uglavnom postoje četiri vrste ugrađenih PCB antena, FPC, keramičke i LDS. Razmotrite izgled proizvoda TWS slušalica, zahtjeve za frekvencijski pojas i cijenu kako biste odabrali najprikladniju vrstu antene.
1. PCB ugrađena antena
Kao što naziv sugerira, PCB onboard antena je vrsta antene koja je izravno nacrtana na PCB ploči. Naširoko se koristi u jednofrekventnim sklopnim pločama modula kao što su Bluetooth moduli, WIFI moduli i ZIGBEE moduli. U TWS slušalicama, zbog ograničenja glasnoće, primjena ugrađene Bluetooth antene je relativno rijetka.
PCB ugrađene antene mogu dizajnirati i implementirati dobavljači PCB ploča, koje su ekvivalentne dijelu sklopa ploče.
Prednosti: PCB ugrađena antena ne treba višestruko otklanjanje grešaka i može se izravno nacrtati na PCB bez troškova.
Nedostaci: potrebno područje je veliko, usmjerenost je relativno jednostruka, prikladna samo za jedan frekvencijski pojas, dosljednost različitih serija antena je relativno loša, a sposobnost sprječavanja smetnji je slaba.

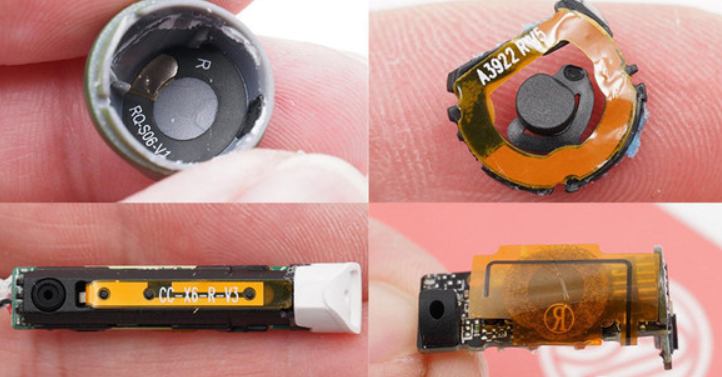

2. FPC antena
FPC antena razvila se iz PCB ugrađene antene. Zbog ograničenja volumena TWS slušalica, prostor na unutarnjoj matičnoj ploči ne može primiti antenu. FPC antena je ekvivalentna izvlačenju antenskog kruga iz PCB-a i korištenju drugih vanjskih metala kako bi antena postala zasebna komponenta. Tako da se može bolje smjestiti u unutarnji prostor TWS slušalice.
FPC antenu može izraditi tvornica PCB ploča od mekane ploče i fleksibilnog materijala.
Prednosti: Primjenjivo na većinu malih elektroničkih proizvoda, frekvencijski pojasevi koji se mogu napraviti također su bogati, izvedba je bolja, a cijena niža.
Nedostaci: Svaki proizvod treba pojedinačno otkloniti pogreške i ručno zakrpati.
3. LDS antena
LDS antena je daljnja nadogradnja FPC antene. Iako je FPC antena u velikoj mjeri uspjela iskoristiti unutarnji prostor slušalica, ipak joj je potrebna ravna ravnina za pričvršćivanje.
LDS antena koristi tehnologiju laserskog izravnog oblikovanja, koja koristi lasersku tehnologiju za izravno oblikovanje metalnih uzoraka antene na držačima, pokrovnim pločama itd., koji se mogu laserski obraditi na nepravilne površine unutar slušalica, dodatno iskorištavajući unutarnji prostor slušalica.
Proizvođači LDS antena za lasersku obradu, lasersku tehnologiju i tehnologiju galvanizacije mogu to podržati.
Prednosti: Svi smjerovi mogu biti podržani i imaju snažnu prihvatljivost.
Nedostaci: Trošak je skuplji, a postoje posebni zahtjevi za materijal vanjske površine proizvoda.
4. Keramička antena
Keramička antena je još jedan antenski proizvod koji se široko koristi u uređajima s Bluetooth modulom. Ime je dobio po korištenju keramičkih školjki. Uglavnom se dijeli na dvije vrste: blok keramička antena i višeslojna keramička antena.
Blok keramička antena ispisuje metalni dio antene na keramičkoj brzoj površini, a višeslojna keramička antena može se otisnuti na svaki keramički dielektrični sloj prema zahtjevima dizajna, čime se smanjuje veličina antene.
Prednosti: mala veličina, jednostavna primjena, niska cijena, dobra izvedba i zauzima malo prostora.
Nedostaci: Zahtjevi za slobodno područje su relativno visoki, usmjerenost je relativno jednostruka, a postoje i zahtjevi za položaj postavljanja.
Naučili smo iz prethodnog rastavljanja TWS slušalica da se zbog ograničenja glasnoće PCB ugrađene antene relativno rijetko koriste u TWS slušalicama. Odaberite prema potrebama svojih proizvoda, ne postoji fiksna vrsta korištenja.
Kako odabrati pravu antenu
Teoretski gledano, u smislu cijene, PCB i FPC antene koštaju manje, keramičke antene su umjerene, a LDS antene su skuplje; a što se tiče iskorištenja prostora, LDS antene su najfleksibilnije i mogu u potpunosti iskoristiti unutarnji prostor slušalica.
Što se tiče performansi, mogućnosti slanja i primanja vanjskih antena općenito su bolje od onih ugrađenih antena. TWS slušalice dizajnirane su s ugrađenim antenama zbog ograničenja volumena i zahtjeva prenosivosti. Performanse su relativno slične i potrebno je sveobuhvatno razmotriti niz čimbenika za odabir odgovarajuće antene.
Dizajn Bluetooth antene TWS slušalica utječe na kvalitetu prijenosa Bluetooth komunikacije, što zauzvrat utječe na stvarno korisničko iskustvo. Na odabir Bluetooth antena utječu mnogi čimbenici kao što su performanse, frekvencijski pojas, cijena i korištenje prostora. Samo uzimajući u obzir specifične uvjete proizvoda i scenarije uporabe te odabirom prikladne antene, moguće je postići maksimalne performanse proizvoda.
