U današnje vrijeme bezbrojni elektronički uređaji poput pametnih telefona, tableta, mjerača glukoze u krvi i sl. imaju sve strože i strože zahtjeve za veličinom, a unutrašnjost je sve tješnja i tješnja pa ne ostaje previše mjesta za konektore. Dakle, što konektor postaje manji, to postaje važniji. Ovaj trend također je vidljiv u obrambenim i zrakoplovnim poljima, kao što su sateliti, vođeni projektili i sustavi avionike, gdje zahtjeve kompaktnosti mogu ispuniti samo "minijaturni" konektori. Kako potražnja za manjim priključcima nastavlja rasti, dizajneri se suočavaju s novim nizom izazova. Više ne mogu staviti dizajn konektora u završnu fazu projekta. Mikro konektori zahtijevaju promišljanje. Zahtijeva od dizajnera da predvide niz čimbenika kao što su pakiranje, trajnost, sposobnost prijenosa struje i zamjenjivost.
Sedam smjerova dizajna minijaturnih konektora
1. Razmotrite konektore rano u dizajnu
"Inženjeri su toliko usredotočeni na projektiranje cjelokupnog sustava da konektor stavljaju na sam kraj dizajna", rekao je Mitch, naš direktor inženjeringa razvoja proizvoda. "Oni misle da je konektor jednostavan, tako da mogu dovesti do završne faze. Onda zapnu s vlastitim dizajnom." Vidio je previše priča o dizajnerima koji žure dizajnirati konektore u završnim fazama dizajna. Rekao nam je da u mnogim slučajevima dizajneri na kraju moraju odabrati nestandardne konektore kako bi dovršili dizajn, što ne samo da povećava troškove, već i odgađa vrijeme isporuke. Kako biste izbjegli takve probleme, relevantni stručnjaci preporučuju da u ranoj fazi dizajna razmislite o konektorima koje ćete koristiti, a zatim rezervirajte prostor za dizajn i dizajn oko njih. "Nema razloga da kažete 'Prvo, odlučite koji konektor trebate'," rekao je Morley, naš inženjer za razvoj proizvoda, "ali da jesu, to bi im zapravo uštedjelo puno vremena i mnogo gnjavaže."
2. Shvatite ograničenja prostora
Iako su minijaturni konektori ploča-ploča tipično manji od 1 mm debljine, također se često koriste u tijesno pakiranim aplikacijama. Kako bi riješili potencijalne probleme s pakiranjem, dizajneri moraju uzeti u obzir tragove krugova na PCB-u, kao i dodatne žice spojene na konektore. "Zbog manjeg koraka, morate suziti tragove i žice", rekao je Mike Higashikawa, voditelj proizvoda Molex područja. Također, imajte na umu da neki konektori (npr.: konektori savitljivih kabela) nude opciju okretanja naprijed i nazad. Morate uzeti u obzir ove metode preokretanja kada dizajnirate svoj sustav. Na primjer, konektoru koji je okrenut unatrag može biti teško pristupiti ako postoji još jedna komponenta sprijeda i straga. Konačno, dizajneri također moraju biti svjesni da uređaji za površinsku montažu ponekad ne mogu podnijeti manje komponente. U nekim slučajevima trebaju nove vakuumske mlaznice kako bi riješili te probleme.
3. Saznajte trenutnu nosivost
Kako se veličina konektora smanjuje, tako se smanjuje i trenutni nosivi kapacitet konektora. Tipično, mikro konektori mogu podnijeti između 200 mA i 500 mA, što je otprilike polovica nazivne struje većih konektora ploča-ploča. Kako bi se nadoknadio niži kapacitet prijenosa struje, dizajneri će možda trebati povećati broj terminala.
4. Razmotrite stabilnost malih/mikro veza
"Moram savjetovati o tome, ne samo u fazi projektiranja, već i tijekom procesa sastavljanja kako bismo ih zaštitili od oštećenja." Morley, stručnjak za dizajn mikro konektora u RF aplikacijama, prisjeća se da je u njegovom dizajnu vojnih, u svemirskim aplikacijama polovica konektora uništena tijekom faze testiranja.
Neuspjeh da se ovo pitanje uzme k srcu moglo bi povećati troškove, rekao je. Oštećeni konektori zahtijevaju rekonfiguraciju, obnovu i označavanje. Možda čak postoji potreba za zamjenom skupljih konektora koji se mogu zamijeniti na terenu, a takva bi promjena mogla produžiti još tjedan ili dva vremena dizajna.
"Treba napomenuti da uvijek dajte prioritet postojećim konektorima, a ako ti konektori nisu kompatibilni s vašim dizajnom, razmislite o dizajniranju vlastitog, što vam može uštedjeti puno vremena", rekao je Morley.
5. Razmislite o jednostavnoj zamjeni
Ako je vanjski dio proizvoda zatvoren, tada su vam potrebni priključci koji se mogu zamijeniti izvana. U suprotnom ćete morati malo lemiti.
"Što više to radite, to ste vještiji u vještinama poput zavarivanja, ali to je veći rizik od oštećenja cijelog sustava", rekao je Morley.
6. Razumjeti funkcionalne zahtjeve konektora
Dobavljači trebaju kupce da u potpunosti izraze svoje potrebe, inače bi mogli krivo shvatiti potrebe kupaca. Ovo je osobito važno kada je potrebno izraditi prilagođene priključke.
"Točno artikuliranje zahtjeva konektora je ključno", kaže Story. "Ako je nejasno ili izostavljeno, riskiramo da propustimo ključne zahtjeve za dizajn."
7. Razmotrite mehaničko naprezanje
Temperatura, udarci i vibracije stvaraju stres između sučelja i krugova. Stručnjaci predlažu da biste trebali odabrati konektore koji izbjegavaju učinke tih sila.
"Vidio sam lemljene spojeve koji su se razbili u komade na nekim PCB pločama", rekao je Morley. "Kada je konektor čvrsto pričvršćen na ploču ili vanjsku strukturu, mora izdržati sile udara i vibracija, inače može doći do pukotina."
Morley preporučuje da inženjeri koriste međusobno povezani sustav kako bi smanjili nakupljanje naprezanja između montažne strukture i spojnih točaka. "Postoji niz dobavljača koji nude takve sustave", rekao je. "Dizajneri bi trebali obratiti veliku pozornost na ovo."

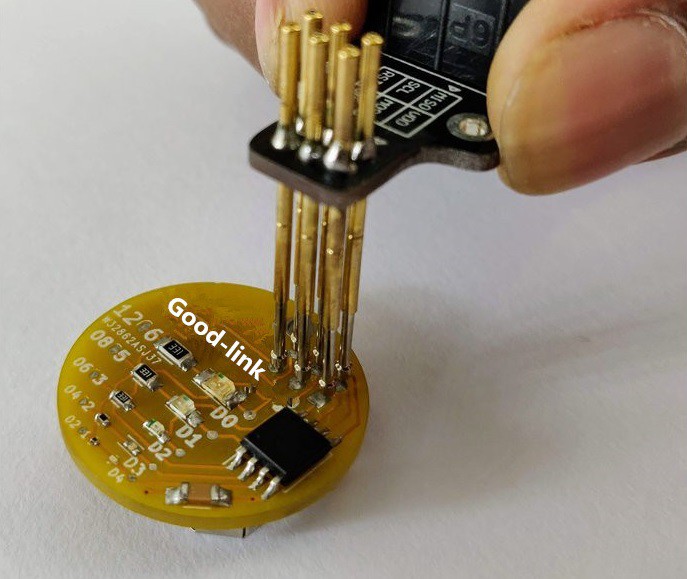

Opskrba proizvođača pogopin konektora - Shenzhen ZZT Precision Electronics Co., Ltd.

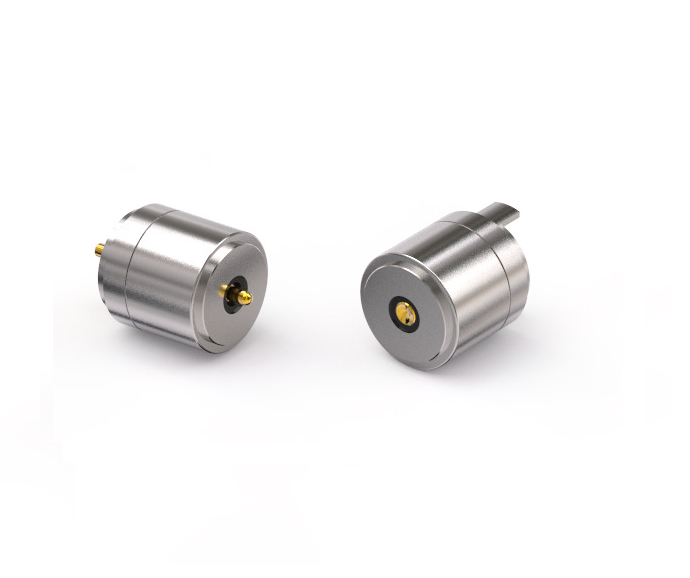

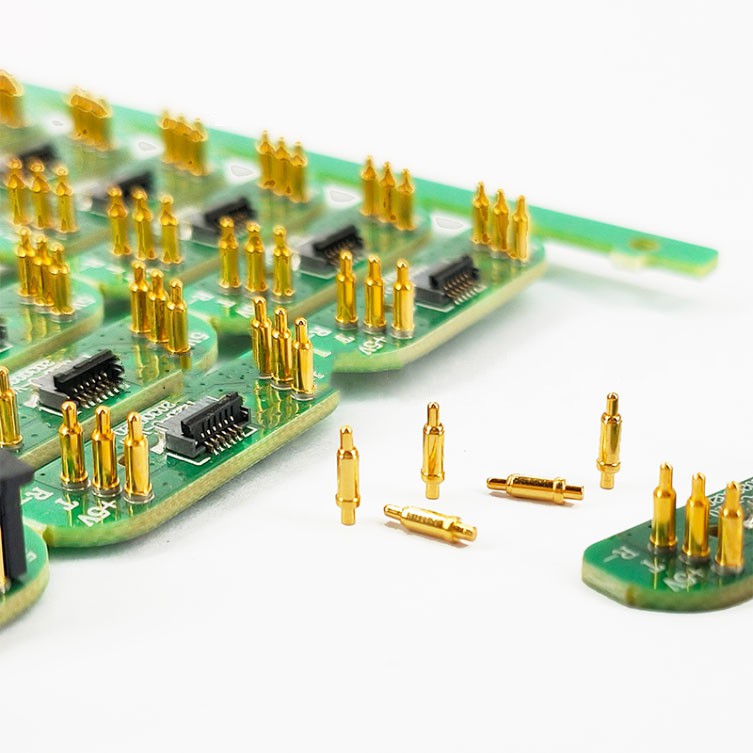

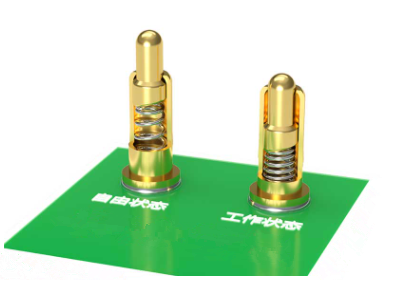

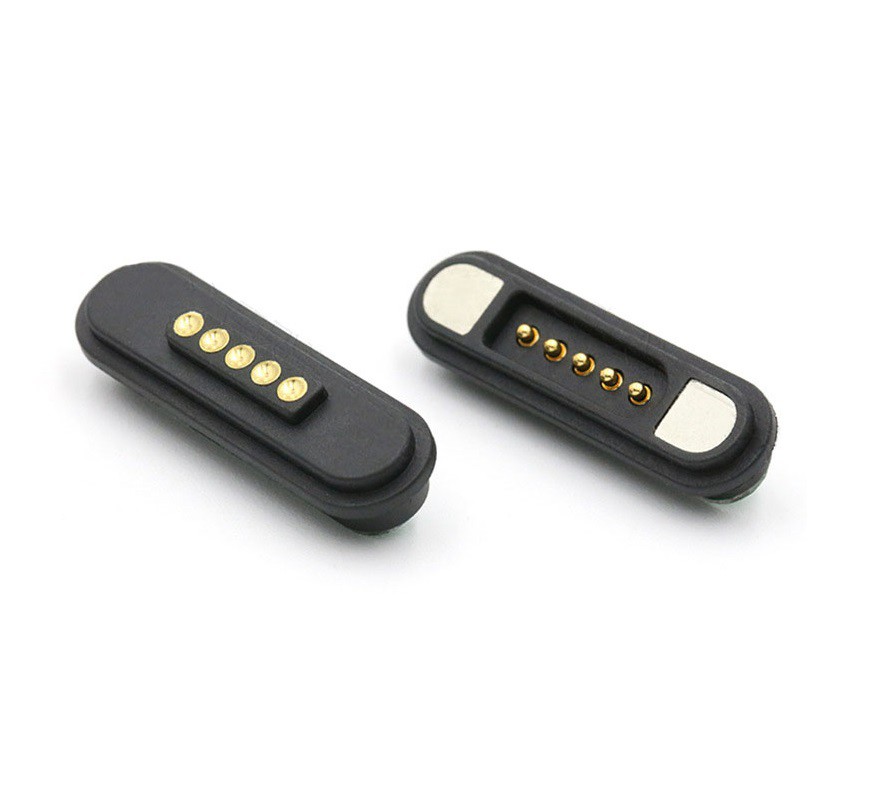

Osnovano 2007., to je visokotehnološko poduzeće s preciznim povezivanjem kao vodećim faktorom i razvojem tehnologije kao jezgrom, integrirajući istraživanje i razvoj, proizvodnju i prodaju. Naši glavni proizvodi su POGO PIN, POGO PIN konektor, magnetski konektor, magnetski podatkovni kabel za punjenje i adsorpcijski konektor. Naši proizvodi naširoko se koriste u pametnoj odjeći, mobilnim komunikacijama, digitalnim fotoaparatima, automobilima, medicinskoj opremi i drugim područjima.
