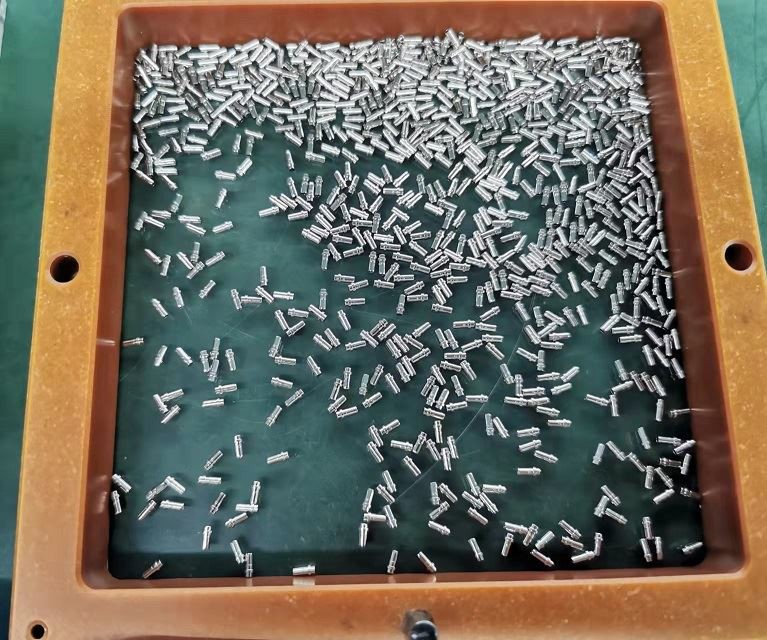

Vrhunska tehnologija galvanizacije Pogo Pin Rodij presvučen

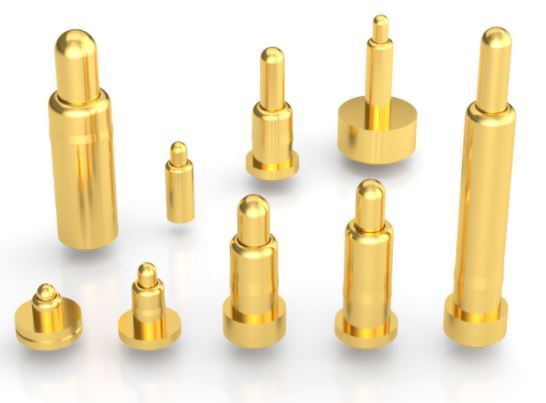

Postoje mnogi postupci i materijali za galvanizaciju. Pozlaćenje je naša najčešća tehnologija obrade i materijal, ali paladij, rodij i rutenij su bolji od pozlaćenja.
Pozlaćenje Pozlaćenje koristi pravo zlato, čak i ako je prevučeno samo tankim slojem, ono već čini gotovo 10% cijene cijele ploče. Pozlaćenje koristi zlato kao sloj oplata, jedan je za olakšavanje zavarivanja, a drugi za sprječavanje korozije; čak su i zlatni prsti memorijskih stickova koji su korišteni nekoliko godina još uvijek sjajni.
Prednosti: jaka vodljivost, dobra otpornost na oksidaciju, dug život; gusta oplata, relativno otporna na habanje, općenito se koristi za zavarivanje i začepljenje. Nedostaci: veća cijena i slaba čvrstoća zavarivanja.
2. Kemijsko zlato/imerzijsko zlato Kemijsko zlato za uranjanje nikla (ENIG), također poznato kao kemijsko nikalno zlato, imerzijsko nikalno zlato, skraćeno od kemijsko zlato i imerzijsko zlato. Imerzijsko zlato je kemijska metoda, debeli sloj legure nikal-zlata s dobrim električnim svojstvima omotan je na bakrenu površinu i može zaštititi PCB dugo vremena. Debljina taloženja unutarnjeg sloja nikla je općenito 120~240μin (oko 3~6μm), a debljina taloženja vanjskog sloja zlata je općenito 2~4μinch (0,05~0,1μm). Imerzijsko zlato može omogućiti PCB-u da postigne dobru električnu vodljivost tijekom dugotrajne uporabe, a također ima toleranciju na okoliš nego što nemaju drugi procesi površinske obrade.
prednosti:
a. Površina PCB-a obrađena zlatom je vrlo ravna i ima dobru koplanarnost, što je prikladno za kontaktnu površinu gumba.
b. Imerzijsko zlato ima izvrsnu lemljivost, a zlato će se brzo rastopiti u rastaljeni lem i formirati metalni spoj. Nedostaci: Proces je kompliciran, a procesne parametre potrebno je strogo kontrolirati kako bi se postigli dobri rezultati. Najviše problema je to što površina PCB-a koja je obrađena zlatom lako proizvodi crni disk, što utječe na pouzdanost.
3. U usporedbi s niklom i zlatom, ENEPIG ima dodatni sloj paladija između nikla i zlata. U reakciji taloženja zamjene zlata, sloj paladija bez elektronike će zaštititi sloj nikla i spriječiti ga. Prekomjerna korozija zamjenskog zlata; paladij je u potpunosti pripremljen za uranjanje zlata, dok sprječava koroziju uzrokovanu reakcijom zamjene. Debljina taloženja nikla je općenito 120~240μin (oko 3~6μm), debljina paladija je 4~20μin (oko 0,1~0,5μm); debljina taloženja zlata je općenito 1~4μin (0,02~0,1μm). Prednosti: Ima široku primjenu. U isto vrijeme, nikal-paladij-zlato je relativno uronjeno u zlato, što može učinkovito spriječiti probleme s pouzdanošću veze uzrokovane defektima crnog diska. Nedostaci: Iako nikal paladij zlato ima mnoge prednosti, paladij je skup i oskudan je resurs. Istodobno, poput Immersion Golda, zahtjevi za kontrolu procesa su strogi.
Kemijska svojstva rodija su relativno stabilna, te je teško reagirati sa sulfidom i plinom ugljičnim dioksidom u zraku. Na sobnoj temperaturi je netopiv u dušičnoj kiselini i njezinim solima, pa čak i netopiv u vodi. Stabilniji je na razne jake lužine, ali je rodij topiv u koncentriranoj sumpornoj kiselini. Fizička svojstva rodija su relativno dobra. Osim dobre otpornosti na habanje i električne vodljivosti, ima izvanrednu sposobnost refleksije, a njegov koeficijent refleksije može doseći 80% (srebro je 100%), a može ostati nepromijenjen dugo vremena. Stoga se često koristi kao premaz protiv promjene boje srebra. Nakon testiranja, premaz rodija od 0,1 um može zaštititi srebrni premaz od promjene boje nekoliko godina. Rodij premaz ima vrlo nisku kontaktnu otpornost i veliku tvrdoću, pa se često koristi kao premaz za kontaktne točke.
Izvedba zavarivanja rodija nije jako dobra, jer je unutarnje naprezanje premaza relativno veliko. Tehnologija nanošenja rodija počela se koristiti u Sjedinjenim Državama 1930. godine, ali se uglavnom koristila za dekorativne obloge. Kasnije, s brzim razvojem elektroničke industrije, rodij je igrao važnu ulogu u sprječavanju promjene boje srebra i električnih kontaktnih točaka. Posljednjih godina rodij je postao popularniji u industriji galvanizacije nakita. Galvanizacija sloja rodija na površini srebrnog nakita može spriječiti promjenu boje srebra. Cijena je jeftina, a može pokazati i platinastu teksturu. Budući da je gustoća rodija mnogo manja od gustoće platine, trošak presvlačenja rodija je malo niži od gustoće platine.
