TWS pogo pin za punjenje slušalica
Metalni kontakti u TWS kutiji za punjenje na engleskom se nazivaju Pogo Pin. U ovom poglavlju ćemo govoriti o dizajnu naprstka. Neki ga proizvođači stavljaju samo na malu ploču, a većina ih još uvijek izravno na naprstak na matičnoj ploči. Na TWS kutiji za punjenje slušalica vidjeli smo naprstke raznih specifikacija, uključujući 2, 3, 5 i tako dalje. Čemu onda služe ovi naprsci?

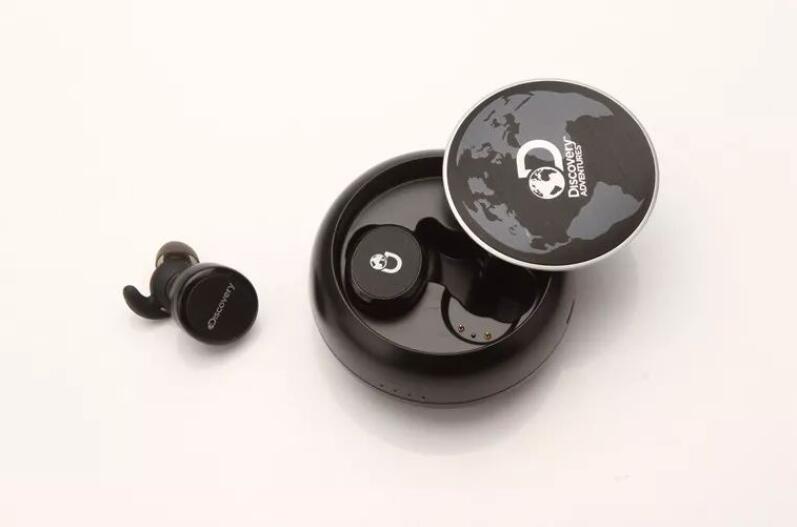

Dvije pogo igle za punjenje
Najčešći na tržištu, ovaj dizajn može zadovoljiti krute potrebe punjenja TWS slušalica. Dva prsta su pozitivna i negativna, redom, i koriste se za prijenos snage iz odjeljka za baterije TWS kutije za punjenje na slušalice.
Dizajn s tri pogo igle također je češći. Dizajn rješenja koristi se za komunikaciju između kutije za slušalice i slušalice. Kutija za slušalice zna status punjenja slušalice, podudara se s kodom i razumije status slušalice. Za testiranje proizvodne linije možete koristiti MicroUSB/USB-C sučelje na kutiji za slušalice i opremu za automatsko testiranje kako biste testirali sveobuhvatne pokazatelje slušalica.
Ovaj dizajn od pet naprstaka uzima u obzir gornje dvije svrhe i ima više funkcija. Ovakav dizajn može se vidjeti samo u vrhunskim TWS Bluetooth slušalicama, koje su relativno rijetke. Uz zahtjeve za tri naprstka za dizajn sheme i testiranje proizvodne linije, također se može koristiti za funkcije kao što su prijenos podataka u internoj pohrani slušalica i nadogradnja firmvera slušalica.
