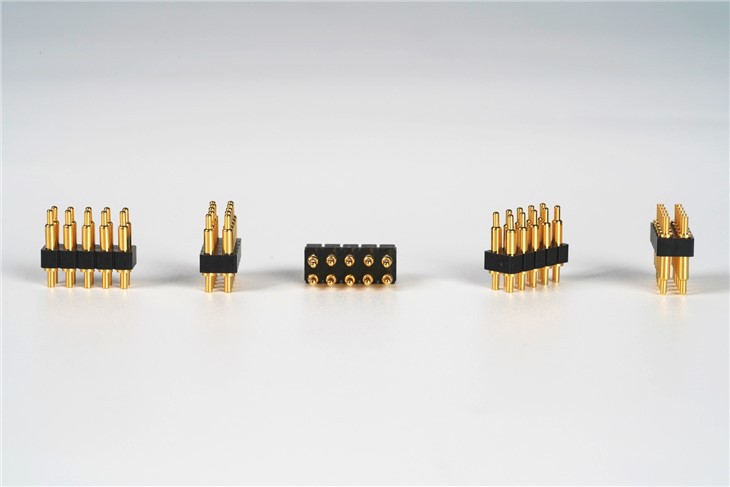

10 Pin Pogo Pin konektor

Osnovni strukturni dijelovi konektora uglavnom uključuju ① kontakt; ② izolator; ③ školjka (ovisno o vrsti); ④ pribor.

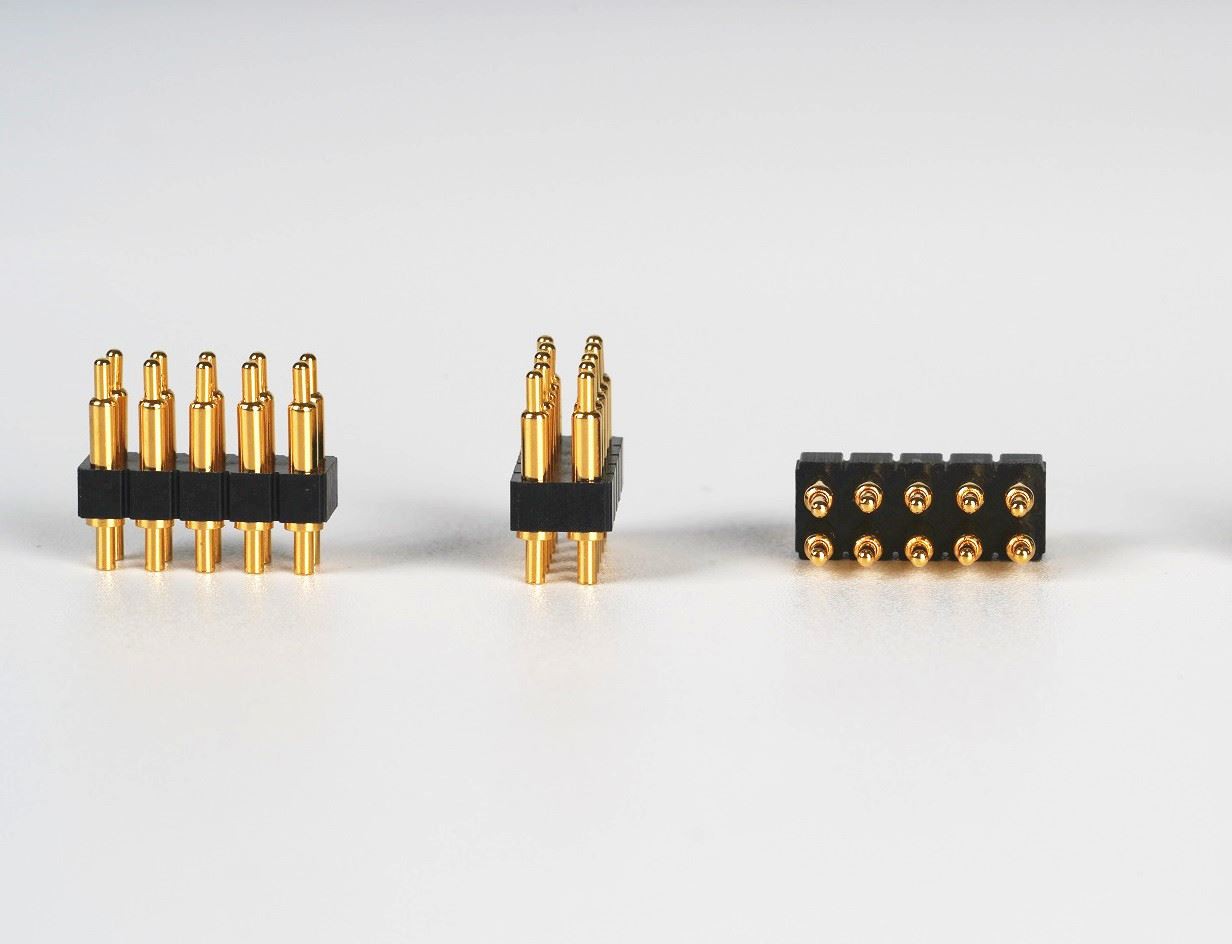

10 Pin pgo pin connector

10 Pin Pogo Pin konektor

1. Kontakti (kontakti) odnose se na dijelove jezgre konektora kako bi dovršili funkciju električnog povezivanja. Obično se kontaktni par sastoji od muškog kontaktnog dijela i ženskog kontaktnog dijela, a električna veza se završava umetanjem ženskog i muškog kontaktnog dijela. Muški kontakt je kruti dio, a oblik mu je cilindričan (okrugla igla), četvrtasti cilindar (kvadrata igla) ili ravan (utikač). Muški kontakt obično je izrađen od mjedi ili fosforne bronce.

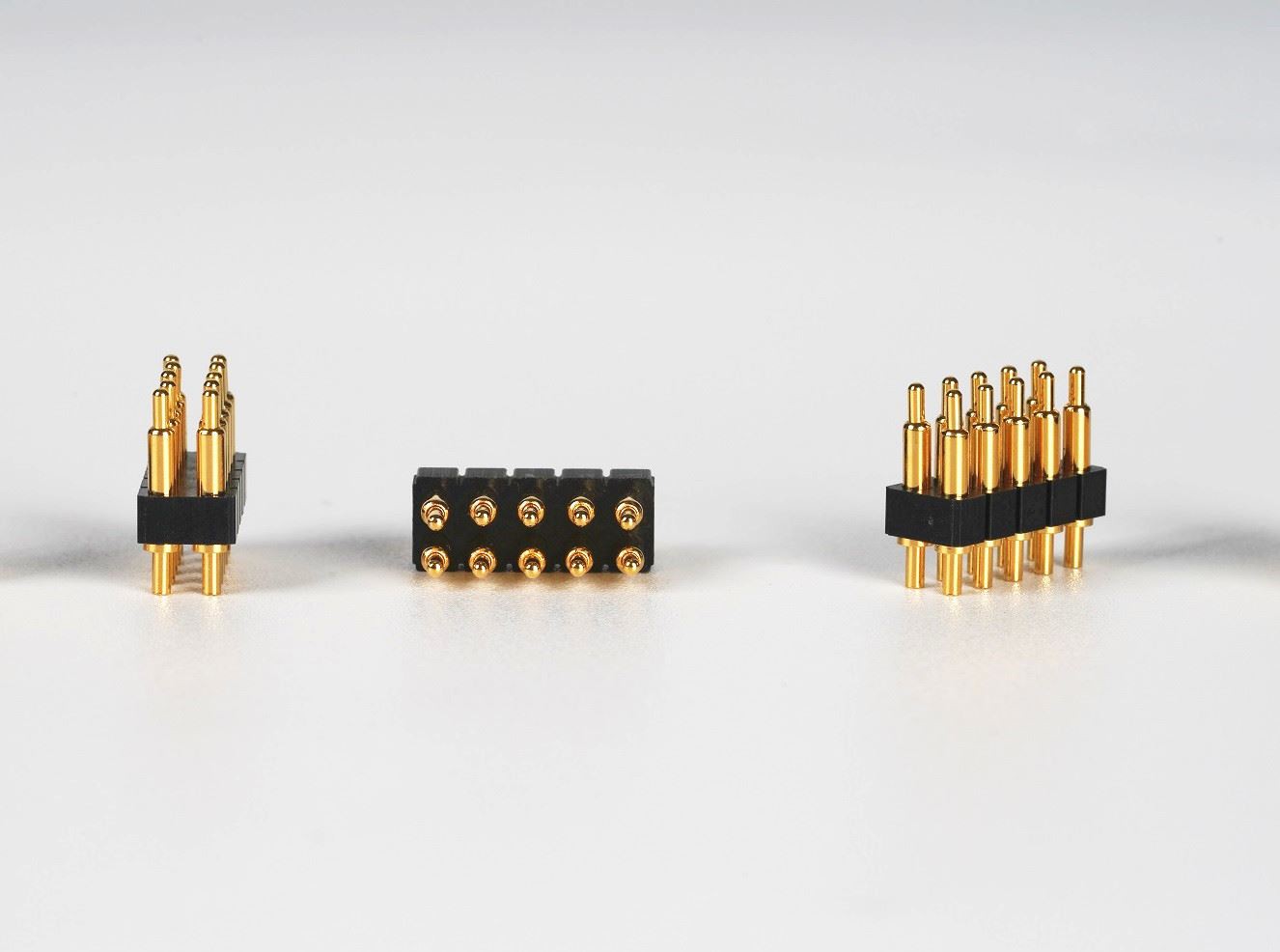

10 Pin gold plated Pogo pin connector

2. Izolator se također često naziva baza ili umetak. Njegova je funkcija rasporediti kontakte prema traženom položaju i razmaku. Istodobno je potrebno osigurati kontakt između kontakata te između kontakata i kućišta. Izolacijski učinak. Dobra izolacijska otpornost, otpornost na napon i laka obradivost osnovni su zahtjevi za odabir izolacijskih materijala koji će se prerađivati u izolatore.

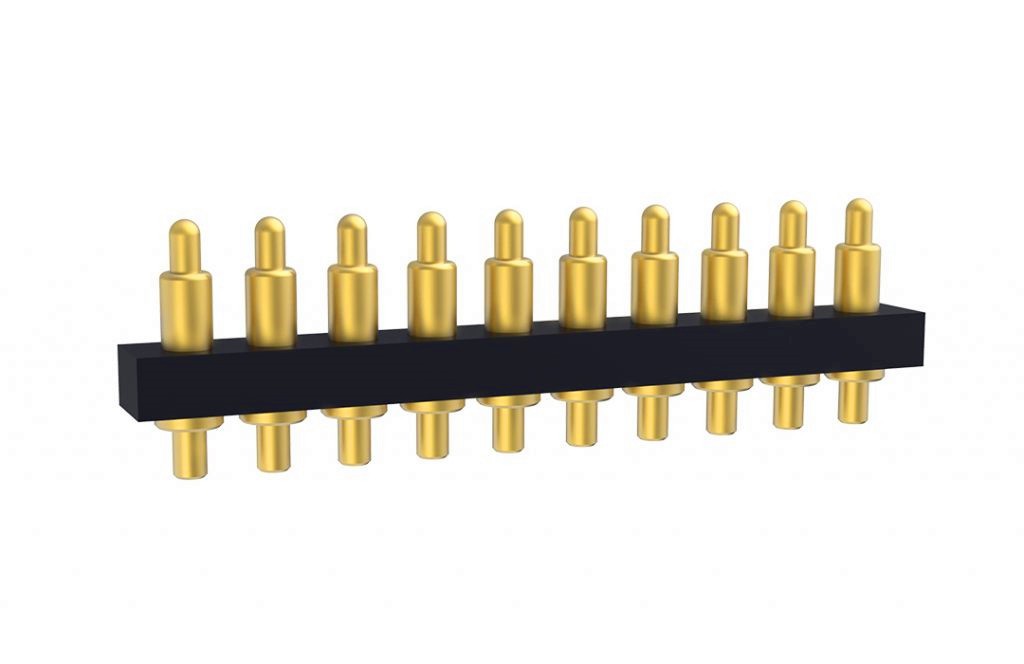

2.0mm Pitch SMT Pogo Pin Connector

3. Školjka se također naziva ljuska, koja je vanjski poklopac konektora. Pruža mehaničku zaštitu za ugrađenu izolacijsku montažnu ploču i igle, a također osigurava poravnavanje utikača i utičnice prilikom spajanja kako bi se utikač pričvrstio na uređaj.

pogo pin connector

4. Pribor se dijeli na strukturni pribor i pribor za ugradnju. Strukturni pribor kao što su stezni prstenovi, ključevi za pozicioniranje, klinovi za pozicioniranje, vodeći klinovi, spojni prstenovi, stezaljke za kabele, brtveni prstenovi, brtve itd. Dodatni pribor kao što su vijci, matice, vijci, opružni prstenovi, itd. Većina pribora ima standard dijelovi i zajednički dijelovi.
