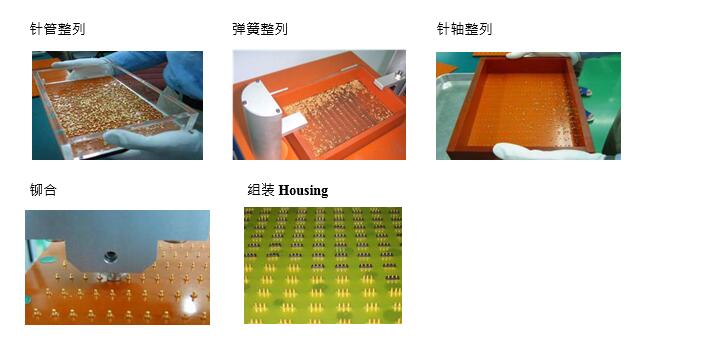

Proizvodni proces Pogo Pin konektora
Materijal osovine igle/cijevi:
Glavna funkcija konektora je da je broj puta provođenja signala i uključivanja i isključivanja visok, tako da su također potrebni vodljivost i elastičnost (granica tečenja) materijala.
1-1: Mjed (BRASS): legura bakra i cinka, njegova vodljivost je dobra, vodljivost je oko 26 posto ~ 29 posto (IACS), prema udjelu bakra može se podijeliti na C2680 (JIS) i C3604 , C3601 (potrebna toplinska obrada)
1-2: Fosforna bronca (PHOSPHOR BRONZE): legura bakra i kositra, njena vodljivost je lošija od mjedi, vodljivost je oko 13 posto. Ali njegova elastičnost i fleksibilnost su dobre
Pogodan je za cijevi s postupkom izvlačenja, a njegova se klasifikacija može podijeliti na C5440, C5191 i C5210 prema sadržaju kositra. Što je veći sadržaj kositra, to je lošija vodljivost i bolja elastičnost.
1-3: Toplinski obrađene legure bakra: Na primjer, berilijev bakar (LEGINA BERILIJA) ima dobru električnu vodljivost i elastičnost, ali mu je cijena visoka.
Materijali korišteni za kućište i poklopac:

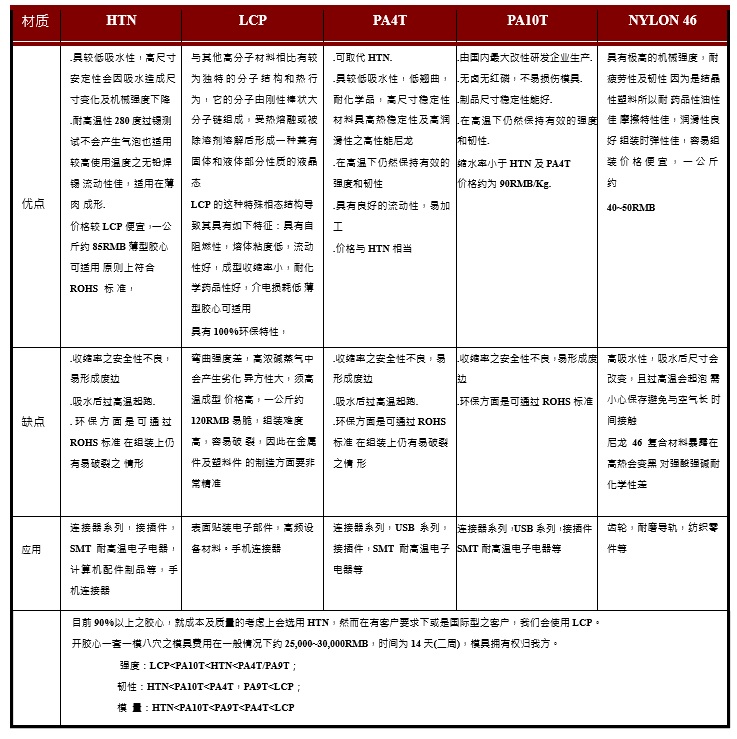

Osigurajte glavnu strukturu i izolaciju konektora i smjestite Pogo PIN unutar njega. Korišteni materijali: veličina, oblik i uporaba konektora vrlo su različiti, tako da je i korištena tehnološka plastika također različita. Prilikom projektiranja konektora, otpornost na temperaturu, fluidnost, mehaničku čvrstoću, električnu izvedbu, zahtjeve za zaštitu okoliša i troškove treba uzeti u obzir kao čimbenike za odabir odgovarajuće inženjerske plastike. Često korištena inženjerska plastika je LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC itd.
Budući da sam LCP ima svojstva usporavanja plamena, može doseći razinu UL94 V-0 bez dodavanja usporivača plamena, tako da LCP može brzo ispuniti RoHS zahtjeve i zahtjeve bez halogena. HTN, PA4T i PA9T su najlonski materijali i potrebno je dodati usporivače plamena kako bi se postigla UL94 V-klasa 0, proizvođači HTN, PA4T i PA10T izjavljuju da materijali relevantnih razreda koriste materijale bez halogena usporivači plamena.
