Na što treba obratiti pozornost kod lemljenja pogo pinova?
Kao i većina konektora, pogo igle imaju određeni stupanj otpornosti na toplinu. Standardni materijali za jezgru i opruge ne mogu izdržati toplinu ili jednokratni proces pretapanja kositra. Ako planirate ponoviti operaciju, kontaktirajte nas i mi ćemo vam pomoći da odaberete sondu i materijal koji najbolje odgovara vašim potrebama, kako biste izbjegli probleme s naknadnim pregledom.

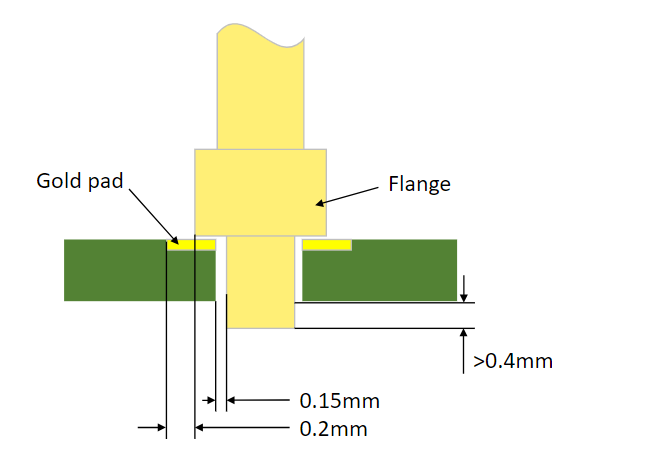

Kako dizajnirati veličinu tiskane ploče (PCB) za pogo pin konektor?
Općenito govoreći, udaljenost radijusa tiskane ploče treba biti rezervirana veća od {{0}}.3 mm na kraju pogo igle, radijus površine paste za lemljenje treba biti rezervirana veća od {{4} }.4 mm za konveksni prsten, a duljina zadnjeg kraja trebala bi biti barem 0,4 mm veća od debljine tiskane ploče. No, naravno, gornji podaci trebaju se temeljiti na razumnoj unutarnjoj toleranciji i minimalnom razmaku jedne igle.
Kako dizajnirati dimenzije fleksibilne ploče (FPC) za pogo pin konektore?
Ne razlikuje se puno od opće strujne ploče. Najveća je razlika u tome što nakon oduzimanja fleksibilne tiskane ploče treba rezervirati dodatnih 0,1 mm na repu jedne igle.
Kako dimenzionirati tiskanu ploču (PBC) za lemljenje pogo pinskih konektora?
Za dio koji je u kontaktu s pastom za lemljenje treba rezervirati dodatni polumjer pogo igle od 0,5 mm.
