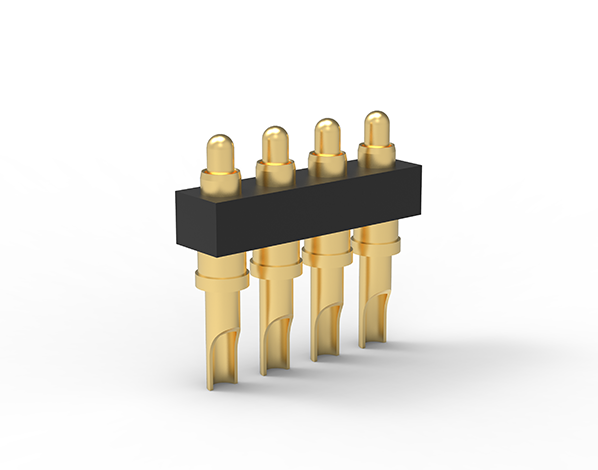

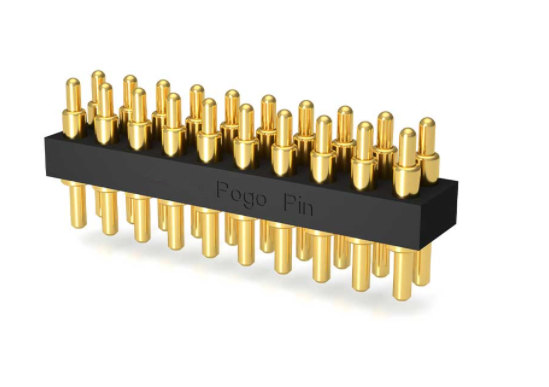

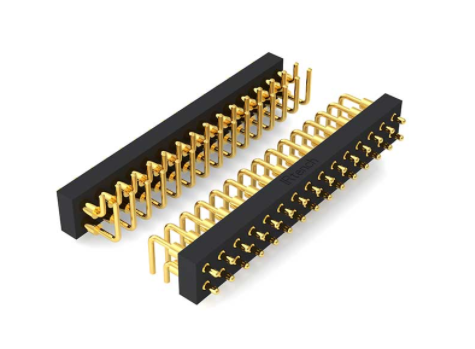

Konektori se vrlo često koriste i svi su upoznati s konektorima. Međutim, tijekom korištenja konektora može doći do problema s prekidom veze. U ovom će članku urednik predstaviti razloge neuspjeha spajanja konektora. Osim toga, ovaj članak će se pozabaviti razmatranjima za testiranje konektora između ploča.
1. Rasprava o uzroku kvara spoja konektora
U usporedbi s vanjskim vodičem, unutarnji vodič konektora je manje veličine, a unutarnji vodič slabe čvrstoće vjerojatnije će uzrokovati loš kontakt i dovesti do kvara konektora.
Većina unutarnjih vodiča konektora koristi metode elastične veze, kao što je elastična veza tipa opružne kandže, elastična veza tipa utičnice, elastična veza tipa mijeha i tako dalje. Među njima, elastična spojna struktura dizalice s prorezima je jednostavna, trošak obrade je nizak, montaža je praktičnija, a raspon primjene je najopsežniji.
1. Unutarnji vodič nije čvrsto pričvršćen
Za potrebe sastavljanja, u strukturi mnogih RF koaksijalnih konektora (kao što je N-tip, 3,5 mm), unutarnji vodič je podijeljen na dva dijela na dielektričnom nosaču i zatim spojen vijcima. Međutim, zbog malog promjera unutarnjeg vodiča, ako se ljepilo ne nanese na navojni spoj kako bi se učvrstio tijekom sastavljanja, čvrstoća spoja unutarnjeg vodiča je vrlo loša, posebno za neke male RF koaksijalne konektore. Stoga, kada se konektor više puta spaja i odspaja, pod dugotrajnim djelovanjem torzije i napetosti, navoj unutarnjeg vodiča može olabaviti i otpasti, što rezultira neuspjehom veze.
Jedna od često korištenih struktura RF koaksijalnih konektora je da su unutarnji vodič, dielektrična potpora i vanjski vodič međusobno pričvršćeni ljepilom. Ako količina ljepila nanesena u ovu strukturu nije dovoljna ili čvrstoća spoja ljepila nije dovoljna tijekom montaže, zalijepljeni dio može puknuti zbog sile tijekom uporabe, što će uzrokovati rotaciju ili aksijalno pomicanje unutarnjeg vodiča, a unutarnji vodiči Ne može se uspostaviti dobar električni kontakt i veza ne uspijeva.
Metoda poboljšanja: Kada je koaksijalni konektor sastavljen, odgovarajuća količina vodljivog ljepila ili sredstva za osiguranje navoja može se nanijeti na navojnu vezu kako bi se povećala pouzdanost navojne veze. Treba odabrati ljepila veće čvrstoće lijepljenja, a ljepilo mora ispuniti cijelu zalijepljenu rupu prilikom lijepljenja; izbočenje na zalijepljenom dijelu unutarnjeg vodiča povećava kontaktnu površinu između unutarnjeg vodiča i ljepila kako bi se spriječilo okretanje unutarnjeg vodiča; ispravno prilagodite unutarnji vodič. Radijalne dimenzije i tolerancije vodiča, vanjskog vodiča i dielektričnog nosača čine spoj između unutarnjeg vodiča i dielektričnog nosača, između dielektričnog nosača i vanjskog vodiča interferentnim spojem, a također mogu učiniti tri pristaju čvršće.
2. Neispravna veličina utičnice ili igle unutarnjeg vodiča
Ako je promjer otvora unutarnjeg vodiča utičnice manji od specificirane veličine kada klin unutarnjeg vodiča igle uđe u utičnicu, utičnica će se prekomjerno proširiti, iznos deformacije će premašiti njezin raspon elastične deformacije, plastika doći će do deformacije, a vodič u utičnici će se oštetiti; Naprotiv, ako je promjer igle premali, kada su igla i utičnica usklađeni, razmak između igle i stijenke utičnice je prevelik, dva unutarnja vodiča konektora ne mogu biti u bliskom kontaktu , kontaktni otpor postaje velik, a pokazatelji električnih performansi konektora također će biti loši.
Metoda poboljšanja: je li podudaranje utičnice i igle razumno, za mjerenje možemo koristiti silu umetanja i silu zadržavanja igle standardnog promjera i vodiča u utičnici. Za konektore tipa N, sila umetanja kada je promjer Φ1,6760 plus 0.005 igla standardnog promjera usklađena s utičnicom treba biti manja ili jednaka 9N, a sila držanja kada promjer Φ1.6000-0.005 igla standardnog promjera i unutarnji vodič utičnice su usklađeni Veći ili jednak 0,56N.
Stoga možemo koristiti silu umetanja i silu zadržavanja kao standarde inspekcije. Podešavanjem veličine i tolerancije utičnice i utičnice, kao i procesa obrade vodiča u utičnici starenjem, može se podesiti sila umetanja i sila zadržavanja između utičnice i utičnice. u odgovarajućem rasponu.
