TWS Bluetooth antena za slušalice
Najveći razlog zašto su Bluetooth slušalice tako popularne je to što su bežične i oslobađaju se okova žičanih kabela slušalica. Bluetooth slušalice prenose signale putem radio valova, stoga je dizajn antene vrlo važan. Ovaj članak ukratko predstavlja uobičajene tipove antena koje se koriste u ručnim digitalnim proizvodima.
1. PCB antena.
PCB antena je antena koja se izravno sastoji od bakrene folije na PCB pločici, koja ima prednosti niske cijene, visoke stabilnosti serije i bez otklanjanja pogrešaka u proizvodnji. Nedostatak je što je prikladan samo za jedan frekvencijski pojas, a budući da se sastoji od PCB bakrene folije, položaj antene je relativno ograničen. Osim toga, PCB antena općenito zahtijeva veliki prostor za glavu, a veličina same antene također je velika. PCB antene naširoko se koriste u prijenosnim računalima, TV kutijama itd. PCB antene u Bluetooth slušalicama prikazane su na sljedećoj slici:
2. Keramička antena.
Keramička antena je minijaturizirana antena pogodna za Bluetooth uređaje. Zauzima mali prostor i ima dobre performanse. Ima usku propusnost i teško je postići više frekvencijskih pojaseva. Može učinkovito poboljšati integraciju matične ploče i smanjiti ograničenje antene na ID; Dizajn je potrebno uvesti na početku definicije ploče. Keramičke antene se dijele na blok keramičke antene i višeslojne keramičke antene:
Blok antena: Cijelo keramičko tijelo se sinterira na visokoj temperaturi, a zatim se metalni dio antene tiska na površini keramičkog bloka.
Višeslojna antena: Pečenje usvaja metodu zajedničkog pečenja na niskim temperaturama kako bi se reklo da se višeslojna keramika slaže i poravnava, a zatim sinterira na visokoj temperaturi, tako da se metalni vodič antene može otisnuti na svaki sloj keramičkog dielektrika prema zahtjevima dizajna, tako da može učinkovito smanjiti veličinu antene i može postići svrhu skrivanja antene.
Budući da je dielektrična konstanta same keramike viša od dielektrične konstante tiskane pločice, korištenje keramičke antene može učinkovito smanjiti veličinu antene, a istovremeno osigurati performanse antene. Nedostatak keramičkih antena je što imaju problema s konzistencijom, velike su, a također su ograničene pri postavljanju. Keramičke antene najčešće se koriste u IoT proizvodima, kao što su GPS antene i Bluetooth antene.

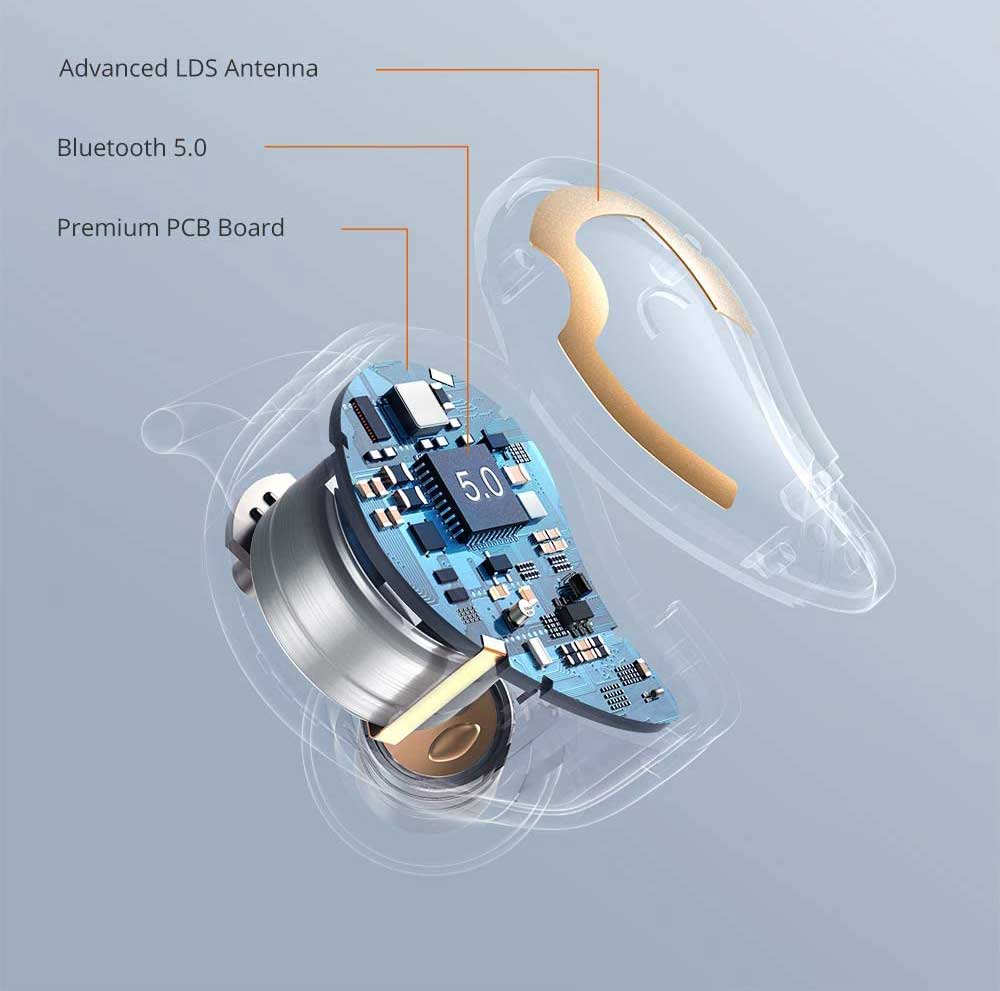

3. LDS antena.
Tehnologija LDS antene je tehnologija laserskog izravnog strukturiranja, koja koristi računalo za kontrolu kretanja lasera u skladu s putanjom vodljivog uzorka i projicira laser na oblikovani trodimenzionalni plastični uređaj. Unutar nekoliko sekundi, aktivira se uzorak sklopa. Njegov princip je sličan PCB anteni, razlika je u tome što LDS koristi oblik antene za projiciranje lasera na plastično kućište, a galvaniziranje za formiranje metalne antene u roku od nekoliko sekundi. Najveći nedostatak LDS antene je visoka cijena i kompliciran proces. Najveća prednost je što se antena može postaviti izravno na stražnju stranu kućišta tako da je prostor za zračenje antene velik, a učinkovitost antene visoka. Trenutno se široko koristi u vrhunskim pametnim telefonima, pametnim satovima/remenima i Bluetooth slušalicama.
